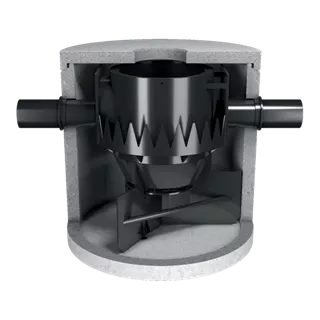

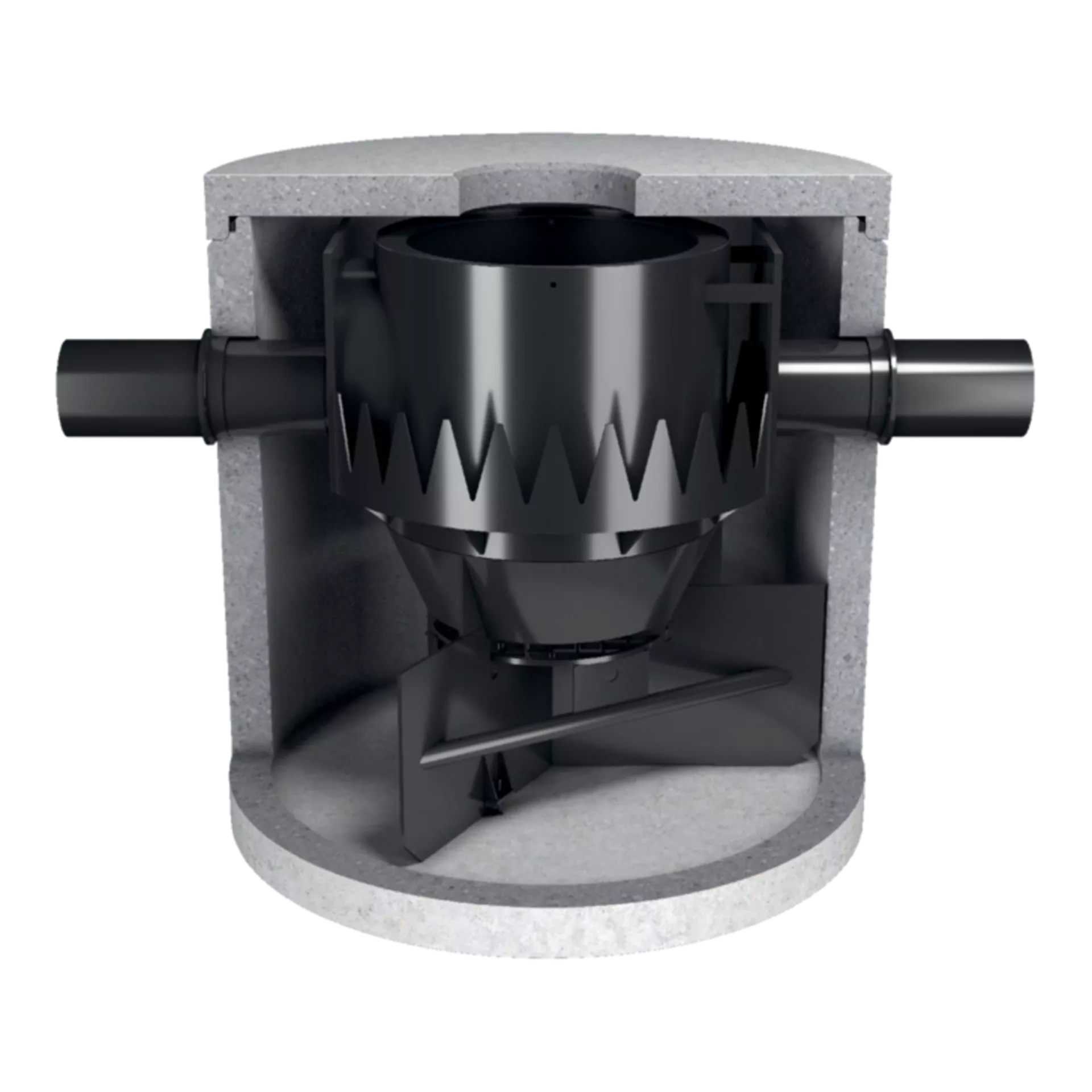

friwa®-sed HydroShark
friwa®-sed HydroShark
friwa-sed 3P HydroShark 2000 Typ 4
C4703 Art. 154834
rund, Muffentyp G, exkl. Einsatzdeckel
Gruppe
CY
Innendurchmesser d1 (mm)
600
Nennweite DN (mm)
2000
Höhe H (mm)
2330
Höhe h1 (mm)
900
Höhe h2 (mm)
900
Nennweite NW (mm)
350
Typ
4
Produktlinie
friwa®-sed
HW
22
Sedimentationsanlage 6000 m2
NW 350 inkl. Abdeckplatte exkl. Deckel
DN 2000 OD 2240 H 2330 W 120
Anwendungsbereich
- Einsatz für die physikalische Behandlung von Niederschlagswasser.
Hinweis
- Fugenloser bewehrter Behälter mit Muffen und Keilgleitdichtungen für das Zurückhalten von Sand- und Schlammpartikeln (GUS 63µg).
- Ein- und Auslauf mit Aussparung und Dichtung für Kunststoffrohre aus PP oder HDPE. (PVC ist in CH verboten.)
- Einsatzdeckel d: 600 und 800 mm.
- Behandlungsdurchfluss 12 – 350 l/s
- Hydraulischer Durchfluss 30 – 875 l/s
- Anschliessbare Fläche 1200 – 35 000 m2
Versetz- und Verlegehinweise
- Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
