friwa®-sed HydroShark
friwa®-sed HydroShark

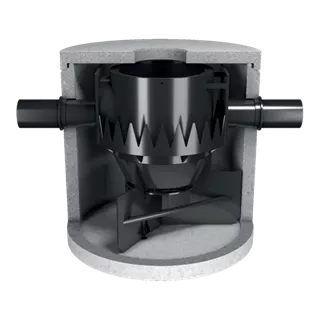

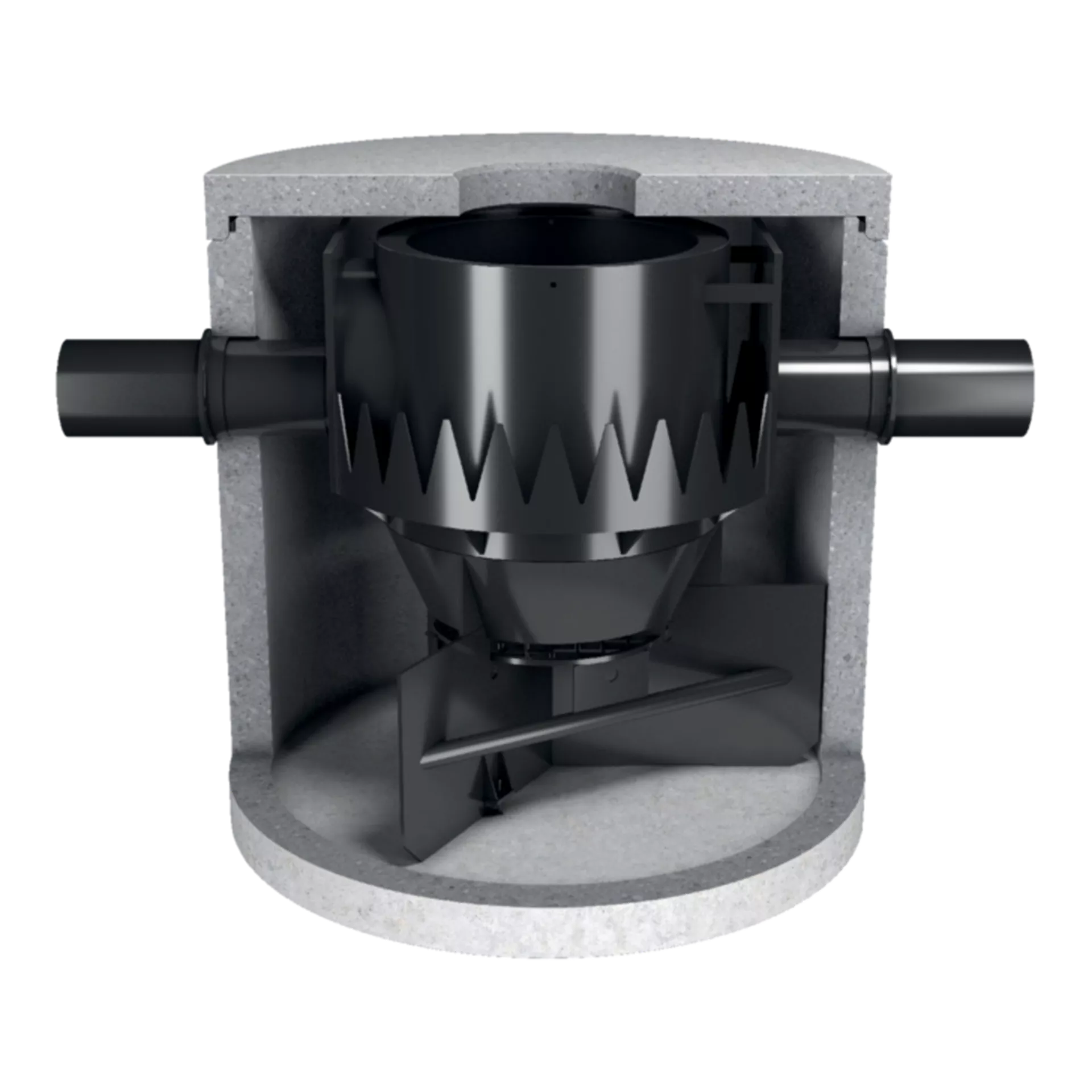

friwa-sed 3P HydroShark 2500 Typ 5
C4703 Art. 122130
rund, Muffentyp G, exkl. Einsatzdeckel
Gruppe
CY

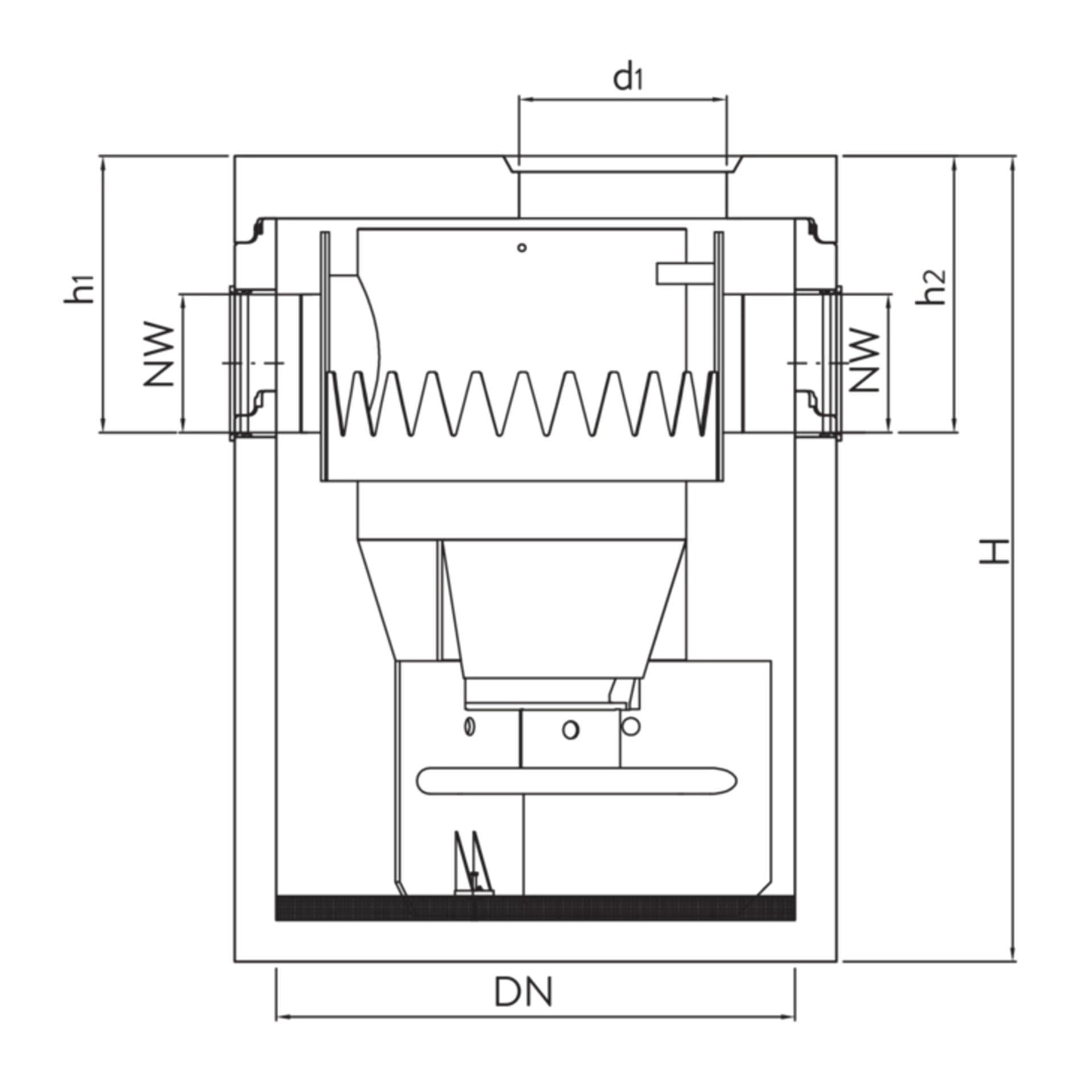

Innendurchmesser d1 (mm)
800
Nennweite DN (mm)
2500
Höhe H (mm)
2580
Höhe h1 (mm)
1060
Höhe h2 (mm)
1060
Nennweite NW (mm)
400
Typ
5
Produktlinie
friwa®-sed
HW
22
Sedimentationsanlage 10000 - 12500 m2
NW 400 inkl. Abdeckplatte exkl. Deckel
DN 2500 OD 2740 H 2580 W 120
Anwendungsbereich
- Einsatz für die physikalische Behandlung von Niederschlagswasser.
Hinweis
- Fugenloser bewehrter Behälter mit Muffen und Keilgleitdichtungen für das Zurückhalten von Sand- und Schlammpartikeln (GUS 63µg).
- Ein- und Auslauf mit Aussparung und Dichtung für Kunststoffrohre aus PP oder HDPE. (PVC ist in CH verboten.)
- Einsatzdeckel d: 600 und 800 mm.
- Behandlungsdurchfluss 12 – 350 l/s
- Hydraulischer Durchfluss 30 – 875 l/s
- Anschliessbare Fläche 1200 – 35 000 m2
Versetz- und Verlegehinweise
- Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
