friwa®-fat Kompaktanlagen SFF/FA

Produkt: C0501

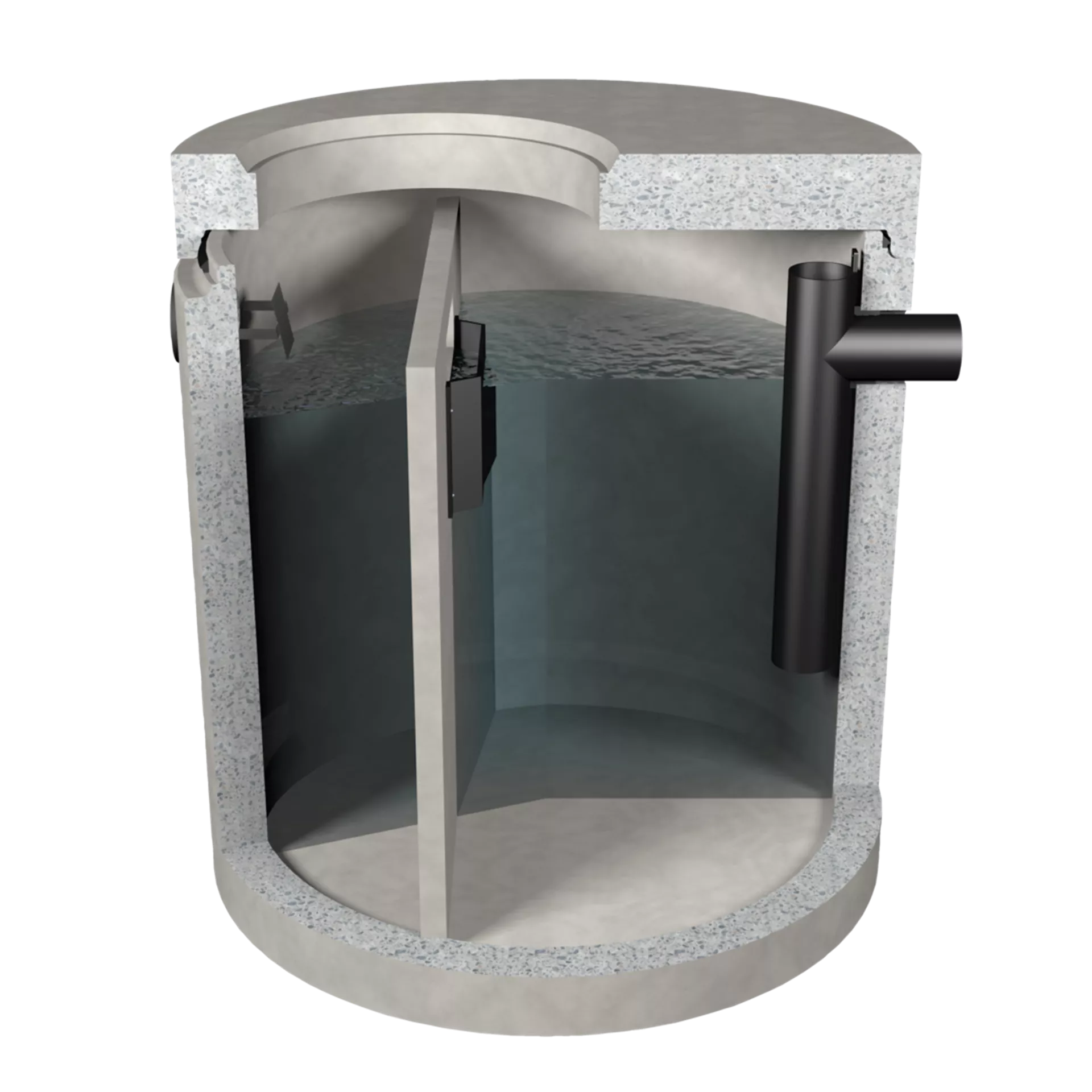

Fettabscheider rund mit integriertem Schlammfang, inkl. befahrbarer Abdeckplatte D 400, Muffentyp G, exkl. Einsatzdeckel
In den Kompaktanlagen sind Schlammfang und Abscheideraum in einem Behälter integriert. Solche Kompaktanlagen werden vorwiegend bei einem Anfall von kleinen Mengen von Schmutzwasser und bei engen Platzverhältnissen eingesetzt.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Artikelnummer 138848
friwa-fat Kompaktanlagen SFF/FA
NG 2 Fettabscheider mit Schlammfang
inkl. Abdeckpl. exkl. Deckel
DN 1250 H 1830 mm d1 800 mm W 120 mm
Verfügbarkeit
Artikelnummer 138848
Preis
Per Stk
Gruppe CK
LE-Norm SN EN 1825-1
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 800
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1250
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 480
Höhe h2 (mm) 550
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s) 2
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-fat
HW 22
Artikelnummer 109180
friwa-fat Kompaktanlagen SFF/FA
NG 4 Fettabscheider mit Schlammfang
inkl. Abdeckpl. exkl. Deckel
DN 1500 H 1830 mm d1 800 mm W 120 mm
Verfügbarkeit
Artikelnummer 109180
Preis
Per Stk
Gruppe CK
LE-Norm SN EN 1825-1
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 800
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1500
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 480
Höhe h2 (mm) 550
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s) 4
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-fat
HW 22
Artikelnummer 128149
friwa-fat Kompaktanlagen SFF/FA
NG 7 Fettabscheider mit Schlammfang
inkl. Abdeckpl. exkl. Deckel
DN 1750 H 1830 mm d1 600 / 600 mm
Verfügbarkeit
Artikelnummer 128149
Preis
Per Stk
Gruppe CK
LE-Norm SN EN 1825-1
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1750
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 480
Höhe h2 (mm) 550
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s) 7
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-fat
HW 22
Artikelnummer 124417
friwa-fat Kompaktanlagen SFF/FA
NG 10 Fettabscheider mit Schlammfang
inkl. Abdeckpl. exkl. Deckel
DN 2000 H 1830 mm d1 600 / 600 mm
Verfügbarkeit
Artikelnummer 124417
Preis
Per Stk
Gruppe CK
LE-Norm SN EN 1825-1
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 2000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 480
Höhe h2 (mm) 550
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s) 10
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-fat
HW 22
Artikelnummer 102807
friwa-fat Kompaktanlagen SFF/FA
NG 12 Fettabscheider mit Schlammfang
inkl. Abdeckpl. exkl. Deckel d1 600 mm
DN 2500 H 1830 mm d1 600 / 600 mm
Verfügbarkeit
Artikelnummer 102807
Preis
Per Stk
Gruppe CK
LE-Norm SN EN 1825-1
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 2500
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 530
Höhe h2 (mm) 600
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s) 12
Nennweite NW (mm) 200
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-fat
HW 22
Artikelnummer 133003
friwa-fat Kompaktanlagen SFF/FA
NG 15 Fettabscheider mit Schlammfang
inkl. Abdeckpl. exkl. Deckel d1 600 mm
DN 3000 H 2200 mm d1 600 / 600 mm
Verfügbarkeit
Artikelnummer 133003
Preis
Per Stk
Gruppe CK
LE-Norm SN EN 1825-1
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 3000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 2200
Höhe h1 (mm) 530
Höhe h2 (mm) 600
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s) 15
Nennweite NW (mm) 200
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-fat
HW 22
Anwendungsbereich
  • Der Einsatz erfolgt vorwiegend bei einem Anfall von kleinen Mengen von Schmutzwasser und bei engen Platzverhältnissen.
Hinweis
  • Einsatzdeckel (d1 und d2): NG 2 + 4 = 800 mm, NG 7 – 15 = 600 mm + 600 mm
  • Inkl. pH-beständiger Beschichtung.
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
