Cuve compacte DG/SG friwa®-fat

Produit : C0501

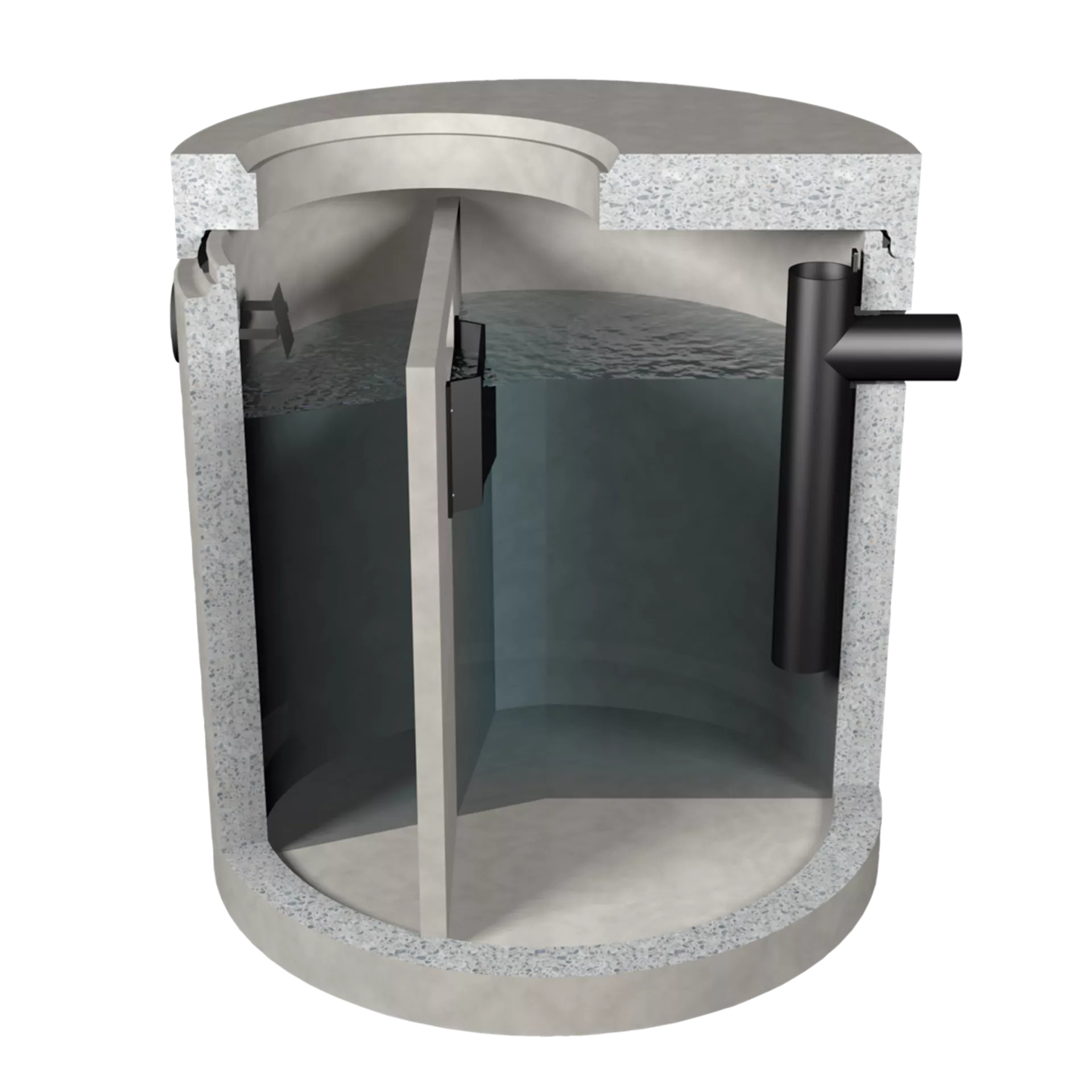

Séparateur à graisses avec décanteur intégré, y compris plaque de couverture D400, à joint étanche (G), sans couvercle
Dans les installations compactes, le décanteur et la chambre de séparation sont intégrés dans un seul réservoir. De telles installations compactes sont principalement utilisées en cas de production de petites quantités d’eaux usées et lorsque l’espace est restreint.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre intérieur d2
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V (l)
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production
Numéro d'article 138848
Cuve compacte friwa-fat DG/SG GN 2
125/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 138848
Prix
Par pce
Groupe CK
Norme LE SN EN 1825-1
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 800
Diamètre intérieur d2
Diamètre nominal DN (mm) 1250
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 1830
Hauteur h1 (mm) 480
Hauteur h2 (mm) 550
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s) 2
Ouverture nominale NW (mm) 150
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V (l)
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits friwa<sup>®</sup>-fat
Usine de production 22
Numéro d'article 109180
Cuve compacte friwa-fat DG/SG GN 4
150/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 109180
Prix
Par pce
Groupe CK
Norme LE SN EN 1825-1
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 800
Diamètre intérieur d2
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 1830
Hauteur h1 (mm) 480
Hauteur h2 (mm) 550
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s) 4
Ouverture nominale NW (mm) 150
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V (l)
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits friwa<sup>®</sup>-fat
Usine de production 22
Numéro d'article 128149
Cuve compacte friwa-fat DG/SG GN 7
175/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 128149
Prix
Par pce
Groupe CK
Norme LE SN EN 1825-1
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 1750
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 1830
Hauteur h1 (mm) 480
Hauteur h2 (mm) 550
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s) 7
Ouverture nominale NW (mm) 150
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V (l)
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits friwa<sup>®</sup>-fat
Usine de production 22
Numéro d'article 124417
Cuve compacte friwa-fat DG/SG GN 10
200/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 124417
Prix
Par pce
Groupe CK
Norme LE SN EN 1825-1
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 1830
Hauteur h1 (mm) 480
Hauteur h2 (mm) 550
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s) 10
Ouverture nominale NW (mm) 150
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V (l)
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits friwa<sup>®</sup>-fat
Usine de production 22
Numéro d'article 102807
Cuve compacte friwa-fat DG/SG GN 12
250/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 102807
Prix
Par pce
Groupe CK
Norme LE SN EN 1825-1
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 2500
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 1830
Hauteur h1 (mm) 530
Hauteur h2 (mm) 600
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s) 12
Ouverture nominale NW (mm) 200
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V (l)
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits friwa<sup>®</sup>-fat
Usine de production 22
Numéro d'article 133003
Cuve compacte friwa-fat DG/SG GN 15
300/220 cm, type G, pl. de couv. D400
Disponibilité
Numéro d'article 133003
Prix
Par pce
Groupe CK
Norme LE SN EN 1825-1
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN (mm) 3000
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Longeur L (mm)
Largeur B
Équivalent habitant EGW
Surface de la section F
Hauteur H (mm) 2200
Hauteur h1 (mm) 530
Hauteur h2 (mm) 600
Hauteur h3 (mm)
Classe de compétence FK
Ouverture de maille MW
Taille nominale NG (l/s) 15
Ouverture nominale NW (mm) 200
Ouverture nominale NW1
Ouverture nominale NW2
Diamètre extérieur OD (mm)
Charge de roue RL (to)
échellon
Épaisseur du fond t1
Volume V (l)
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits friwa<sup>®</sup>-fat
Usine de production 22
Domaine d'application
  • L'utilisation se fait principalement en présence de petites quantités des aux usées et dans des espaces restreints.
Remarque
  • Couvercle d'insertion (d1 et d2): NG 2 + 4 = 800 mm, NG 7 – 15 = 600 mm + 600 mm
  • Avec un revêtement resistant aux acides et bases (pH)
Instructions de pose et d'installation
  • Pour des raisons d'entretien, les ouvertures d'accès peuvent être relevées de 30 cm au maximum.
