Bearbeitungszuschläge WEY® Rinnenschütz

Produkt: A0651
Gruppe
AZ
Produktlinie
WEY®
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Höhe H (mm)
Höhe h1 (mm)
Lichte Weite LW (mm)
Gewicht kg/VE
HW
Artikelnummer 123406
WEY Rinnenschütz Bearbeitungszuschlag
Montage an Schachtwand CENTUB Schachtunterteil
DN 800, 1000, 1200 und 1500 inkl. Anp. Gerinne
LW 150 mm H 655 mm h1 288 mm
Verfügbarkeit
Artikelnummer 123406
Preis 3'880.00
Per Stk
Höhe H (mm) 655
Höhe h1 (mm) 288
Lichte Weite LW (mm) 150
Gewicht kg/VE 7
HW 71
Artikelnummer 115455
WEY Rinnenschütz Bearbeitungszuschlag
Montage an Schachtwand CENTUB Schachtunterteil
DN 800, 1000, 1200 und 1500 inkl. Anp. Gerinne
LW 200 mm H 760 mm h1 384 mm
Verfügbarkeit
Artikelnummer 115455
Preis 3'990.00
Per Stk
Höhe H (mm) 760
Höhe h1 (mm) 384
Lichte Weite LW (mm) 200
Gewicht kg/VE 8
HW 71
Artikelnummer 136468
WEY Rinnenschütz Bearbeitungszuschlag
Montage an Schachtwand CENTUB Schachtunterteil
DN 800, 1000, 1200 und 1500 inkl. Anp. Gerinne
LW 250 mm H 870 mm h1 480 mm
Verfügbarkeit
Artikelnummer 136468
Preis 4'260.00
Per Stk
Höhe H (mm) 870
Höhe h1 (mm) 480
Lichte Weite LW (mm) 250
Gewicht kg/VE 9.5
HW 71
Artikelnummer 108979
WEY Rinnenschütz Bearbeitungszuschlag
Montage an Schachtwand CENTUB Schachtunterteil
DN 1000, 1200 und 1500 inkl. Anp. Gerinne
LW 300 mm H 970 mm h1 575 mm
Verfügbarkeit
Artikelnummer 108979
Preis 4'540.00
Per Stk
Höhe H (mm) 970
Höhe h1 (mm) 575
Lichte Weite LW (mm) 300
Gewicht kg/VE 12
HW 71
Artikelnummer 126668
WEY Rinnenschütz Bearbeitungszuschlag
Montage an Schachtwand CENTUB Schachtunterteil
DN 1200 und 1500 inkl. Anp. Gerinne
LW 350 mm H 1080 mm h1 690 mm
Verfügbarkeit
Artikelnummer 126668
Preis 5'010.00
Per Stk
Höhe H (mm) 1080
Höhe h1 (mm) 690
Lichte Weite LW (mm) 350
Gewicht kg/VE 16.5
HW 71
Artikelnummer 102168
WEY Rinnenschütz Bearbeitungszuschlag
Montage an Schachtwand CENTUB Schachtunterteil
DN 1200 und 1500 inkl. Anp. Gerinne
LW 400 mm H 1180 mm h1 766 mm
Verfügbarkeit
Artikelnummer 102168
Preis 5'310.00
Per Stk
Höhe H (mm) 1180
Höhe h1 (mm) 766
Lichte Weite LW (mm) 400
Gewicht kg/VE 19
HW 71
Artikelnummer 135101
WEY Rinnenschütz Bearbeitungszuschlag
Montage an Schachtwand CENTUB Schachtunterteil
DN 1500 inkl. Anpassung Gerinne
LW 500 mm H 1400 mm h1 956 mm
Verfügbarkeit
Artikelnummer 135101
Preis 5'990.00
Per Stk
Höhe H (mm) 1400
Höhe h1 (mm) 956
Lichte Weite LW (mm) 500
Gewicht kg/VE 20
HW 71
Artikelnummer 117680
Sohlenblech DN 150 zu WEY Rinnenschütz
Verfügbarkeit
Artikelnummer 117680
Preis 385.00
Per Stk
Höhe H (mm) 655
Höhe h1 (mm) 288
Lichte Weite LW (mm) 150
Gewicht kg/VE
HW 71
Artikelnummer 104776
Sohlenblech DN 200 zu WEY Rinnenschütz
Verfügbarkeit
Artikelnummer 104776
Preis 385.00
Per Stk
Höhe H (mm) 760
Höhe h1 (mm) 384
Lichte Weite LW (mm) 200
Gewicht kg/VE
HW 71
Artikelnummer 111959
Sohlenblech DN 250 zu WEY Rinnenschütz
Verfügbarkeit
Artikelnummer 111959
Preis 385.00
Per Stk
Höhe H (mm) 870
Höhe h1 (mm) 480
Lichte Weite LW (mm) 250
Gewicht kg/VE
HW 71
Hinweis

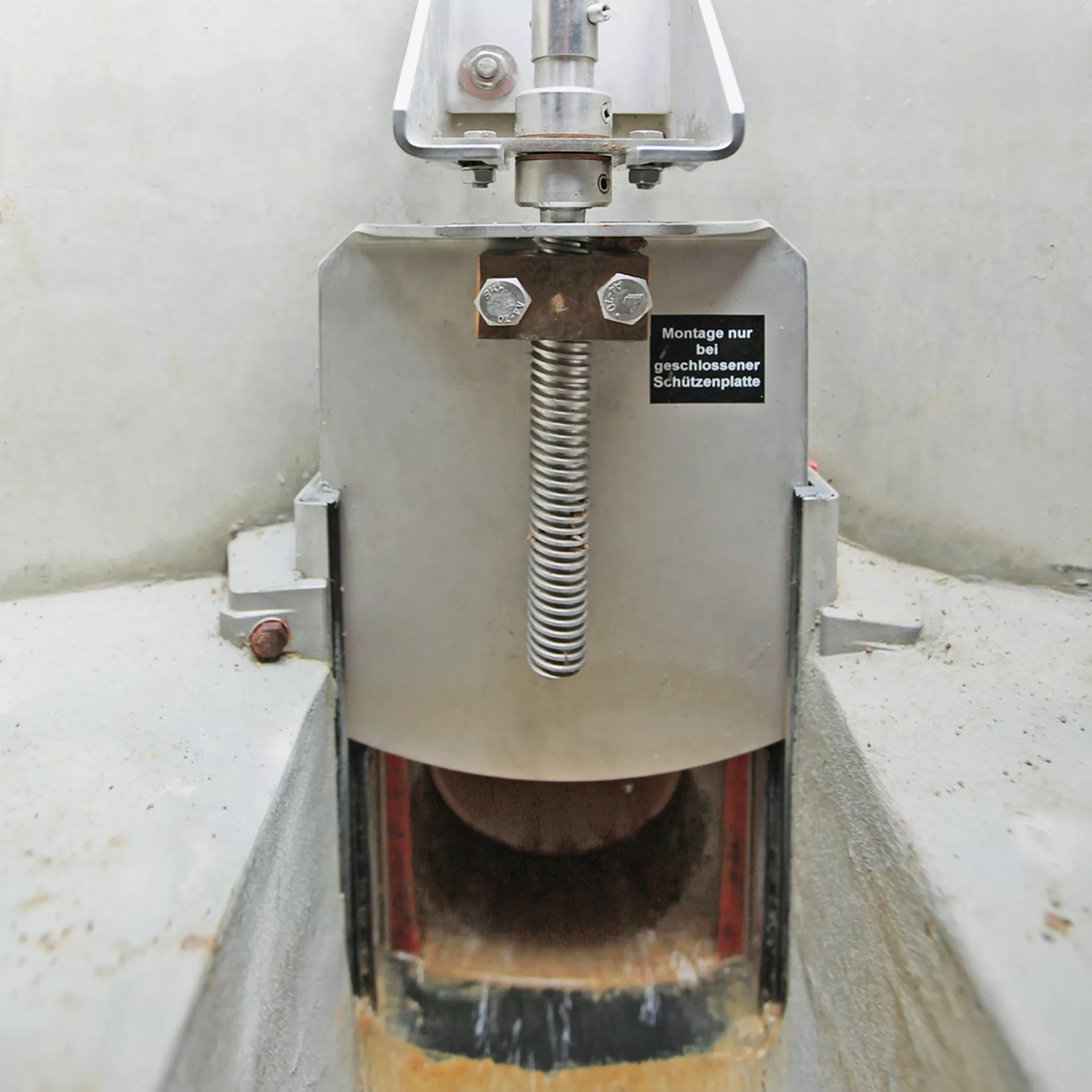

  • Rahmenkonstruktion mit rundem Bodenprofil, Platte aus Edelstahl 4-seitig abgedichtet.
  • Spindel nichtsteigend mit 4-Kant für Handbetätigung.
  • Rahmenkonstruktion aus rost- und säurebeständigem Werkstoff 1.4404 oder gleichwertig.
  • Kunststoffausführungen aus PE-UHMW.
  • Alterungs-, Chemie- und UV-beständig mit guten Gleiteigenschaften.
  • In beiden Durchflussrichtungen dicht.
  • Leckrate bei Reinwasser ≤ 0.2 l/min/m
  • Dichtlinie bei einer maximalen Wassersäule von 5 m.
  • Kann auch bei CREMA Massschachtunterteilen A3501 eingebaut werden.
Versetz- und Verlegehinweise
  • Spindelverlängerung mit Montageplatte (Wandkonsole) werden lose mitgeliefert.
