Licht- und Entlüftungsschächte
Licht- und Entlüftungsschächte
Licht- und Entlüftungsschächte
  • Licht- und Entlüftungsschächte
  • Licht- und Entlüftungsschächte
  • Licht- und Entlüftungsschächte
3 Bilder

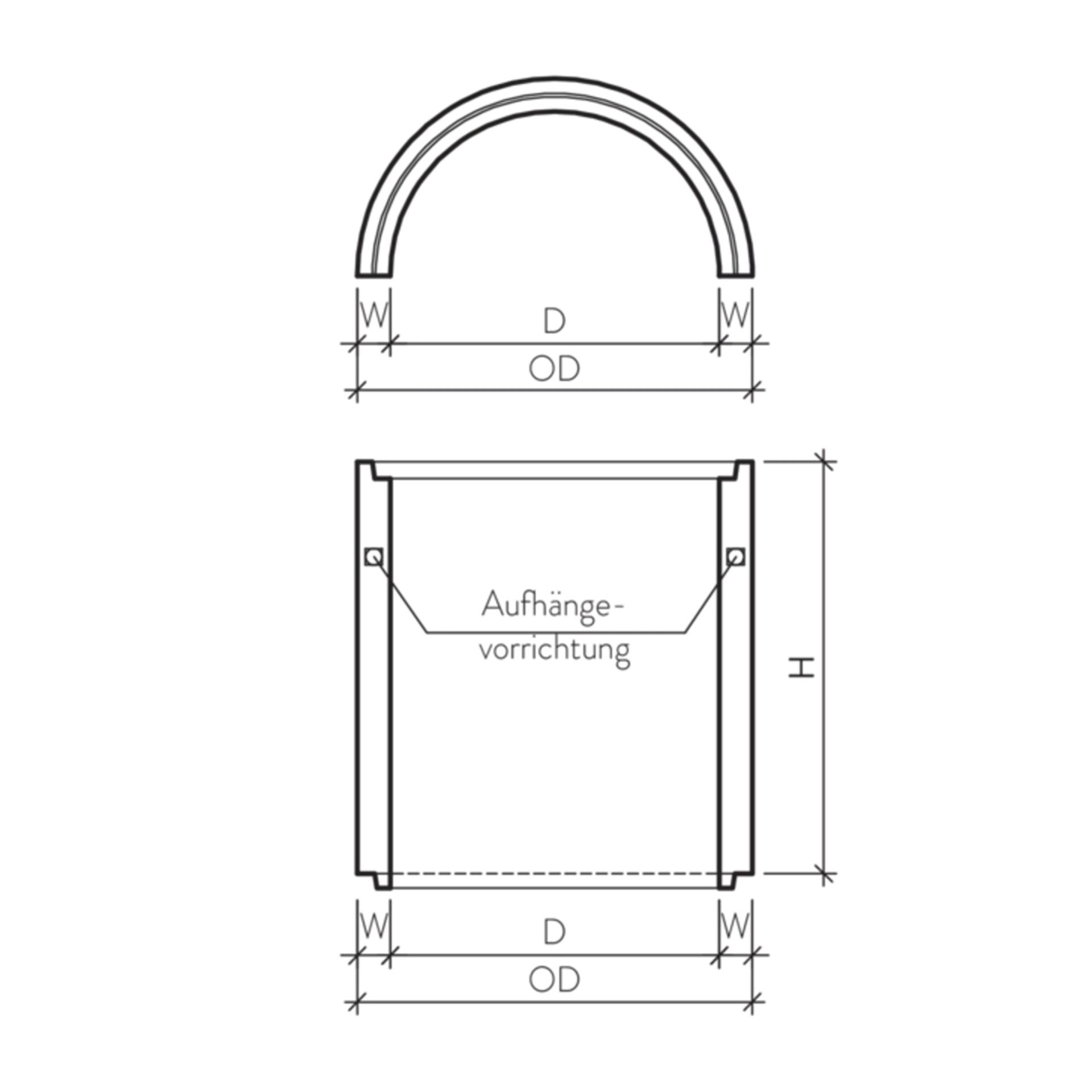

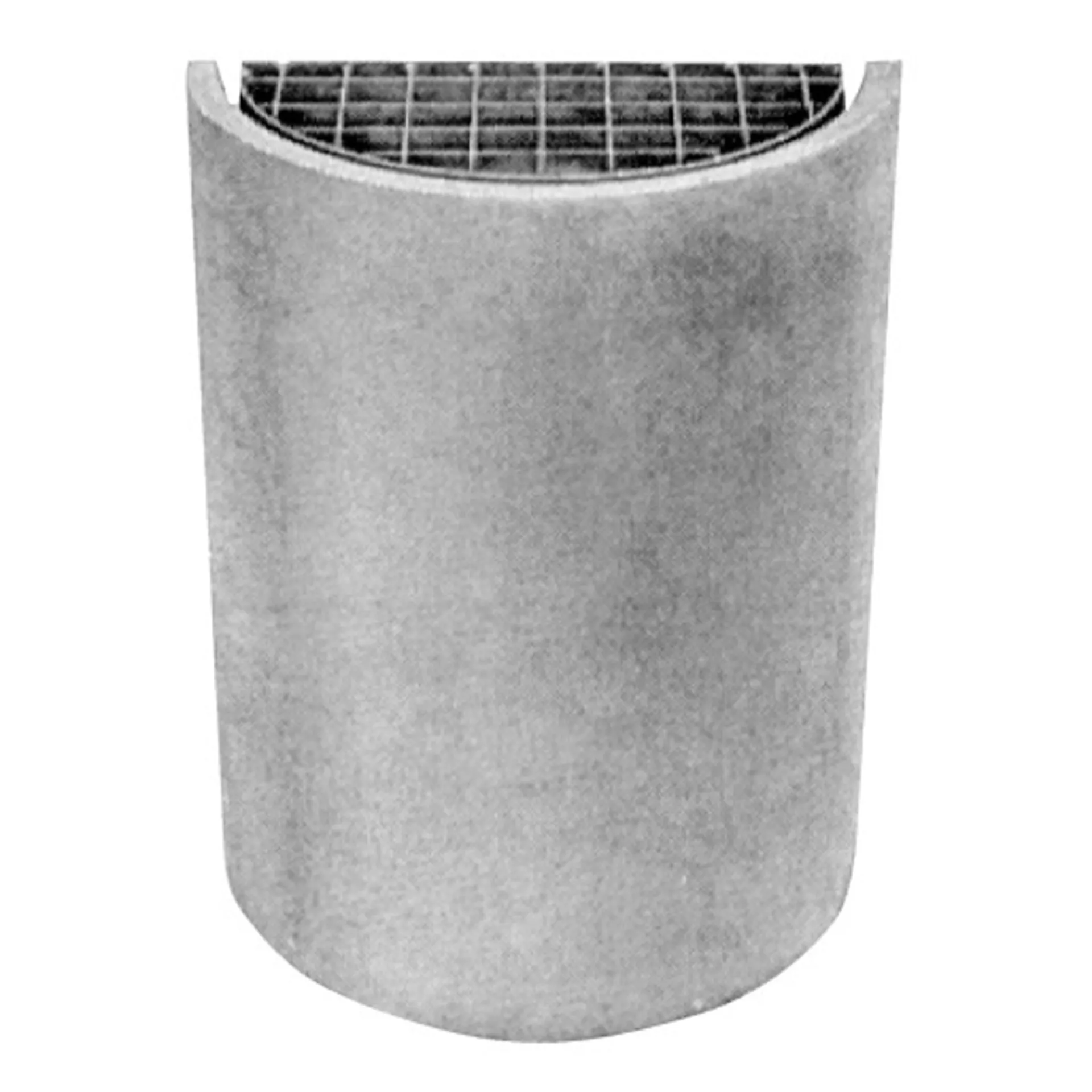

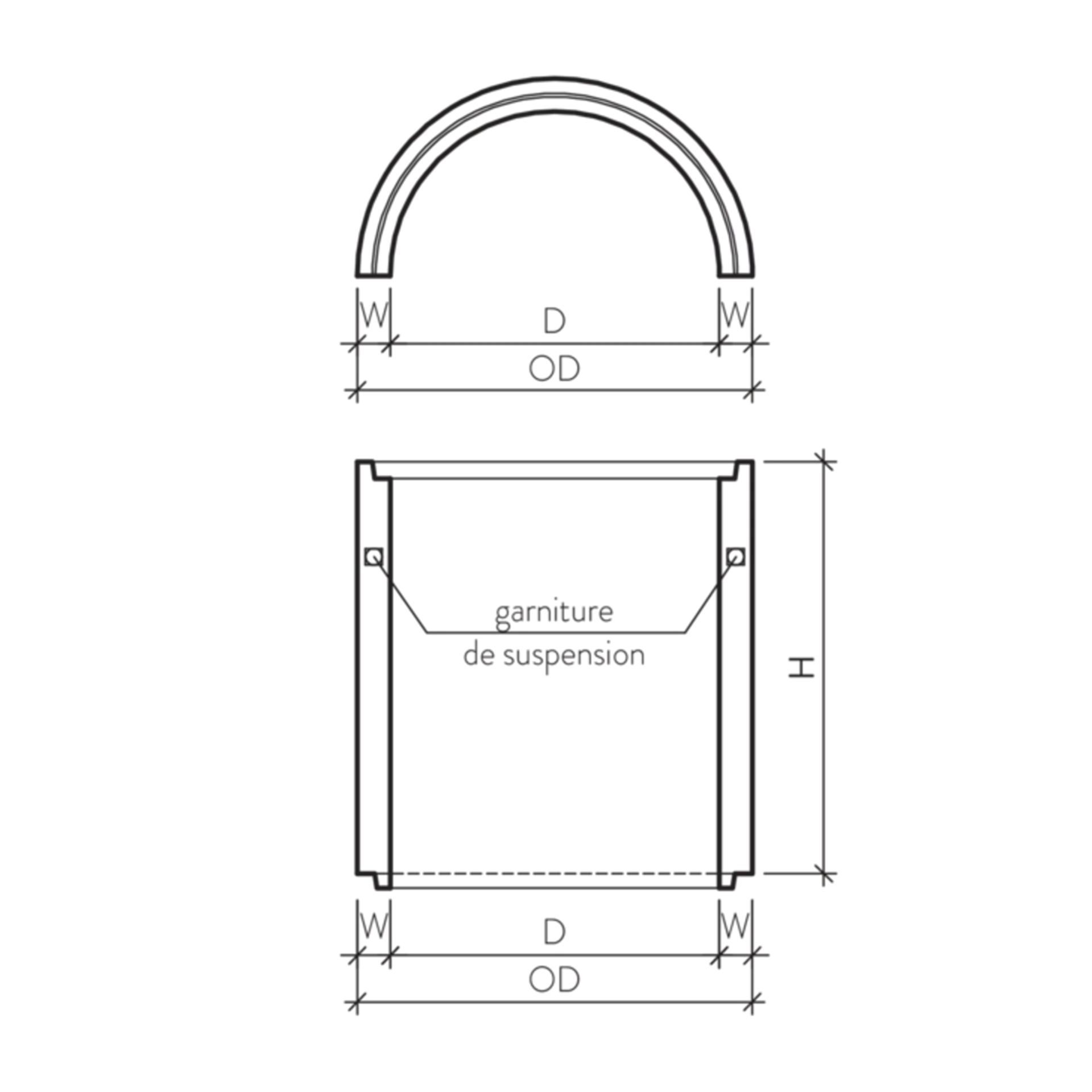

Licht- und Entlüftungsschächte

Produkt: H2101
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Artikelnummer 121148
Licht- und Entlüftungsschacht
rund exkl. Gitterrost
D 30 cm H 50 cm W 4 cm
Verfügbarkeit
Artikelnummer 121148
Preis
Per Stk
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 300
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 500
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm) 380
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm) 40
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Artikelnummer 127038
Licht- und Entlüftungsschacht
rund exkl. Gitterrost
D 40 cm H 50 cm W 5 cm
Verfügbarkeit
Artikelnummer 127038
Preis
Per Stk
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 400
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 500
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm) 500
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm) 50
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Artikelnummer 118623
Licht- und Entlüftungsschacht
rund exkl. Gitterrost
D 50 cm H 50 cm W 6 cm
Verfügbarkeit
Artikelnummer 118623
Preis
Per Stk
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 500
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 500
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm) 620
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm) 60
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Artikelnummer 104983
Licht- und Entlüftungsschacht
rund exkl. Gitterrost
D 60 cm H 50 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 104983
Preis
Per Stk
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 600
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 500
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm) 730
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm) 65
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Artikelnummer 137326
Licht- und Entlüftungsschacht
rund exkl. Gitterrost
D 80 cm H 50 cm W 8 cm
Verfügbarkeit
Artikelnummer 137326
Preis
Per Stk
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 800
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 500
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm) 960
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm) 80
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Artikelnummer 107086
Licht- und Entlüftungsschacht
rund exkl. Gitterrost
D 100 cm H 50 cm W 10 cm
Verfügbarkeit
Artikelnummer 107086
Preis
Per Stk
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 1000
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 500
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm) 1200
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm) 100
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Artikelnummer 131637
Licht- und Entlüftungsschacht
rund exkl. Gitterrost
D 30 cm H 100 cm W 4 cm
Verfügbarkeit
Artikelnummer 131637
Preis
Per Stk
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 300
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 1000
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm) 380
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm) 40
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Artikelnummer 135594
Licht- und Entlüftungsschacht
rund exkl. Gitterrost
D 40 cm H 100 cm W 5 cm
Verfügbarkeit
Artikelnummer 135594
Preis
Per Stk
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 400
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 1000
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm) 500
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm) 50
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Artikelnummer 114983
Licht- und Entlüftungsschacht
rund exkl. Gitterrost
D 50 cm H 100 cm W 6 cm
Verfügbarkeit
Artikelnummer 114983
Preis
Per Stk
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 500
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 1000
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm) 620
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm) 60
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Artikelnummer 126487
Licht- und Entlüftungsschacht
rund exkl. Gitterrost
D 60 cm H 100 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 126487
Preis
Per Stk
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 600
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 1000
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm) 730
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm) 65
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Artikelnummer 119235
Licht- und Entlüftungsschacht
rund exkl. Gitterrost
D 80 cm H 100 cm W 8 cm
Verfügbarkeit
Artikelnummer 119235
Preis
Per Stk
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 800
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 1000
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm) 960
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm) 80
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Artikelnummer 136073
Licht- und Entlüftungsschacht
rund exkl. Gitterrost
D 100 cm H 100 cm W 10 cm
Verfügbarkeit
Artikelnummer 136073
Preis
Per Stk
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm) 1000
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm) 1000
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm) 1200
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm) 100
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Artikelnummer 106936
Schrauben- und Dübelgarnitur
für Licht- und Entlüftungsschacht
ohne Aussenisolation
für D 30 und 40 cm
Verfügbarkeit
Artikelnummer 106936
Preis
Per Paa
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 99
Artikelnummer 132004
Schrauben- und Dübelgarnitur
für Licht- und Entlüftungsschacht
ohne Aussenisolation
für D 50 bis 100 cm
Verfügbarkeit
Artikelnummer 132004
Preis
Per Paa
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 99
Artikelnummer 137633
Aufhängegarnitur
für Licht- und Entlüftungsschacht
für Aussenisolation 8 - 12 cm
für D 30 und 40 cm
Verfügbarkeit
Artikelnummer 137633
Preis
Per Paa
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 99
Artikelnummer 108848
Aufhängegarnitur
für Licht- und Entlüftungsschacht
für Aussenisolation 8 - 12 cm
für D 50 bis 100 cm
Verfügbarkeit
Artikelnummer 108848
Preis
Per Paa
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 99
