Dachwassersammler quadratisch

Produkt: H7006
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Gewicht kg/VE
Artikelnummer 124372
Dachwassersammler quadratisch
inkl. Tauchwand
L 30 cm B 30 cm H 40 cm W 5 cm
Verfügbarkeit Verfügbar
Artikelnummer 124372
Preis 161.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 300
Länge l1 (mm)
Breite B (mm) 300
Breite b1 (mm)
H (mm) 400
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm) 140
h3 (mm)
Lichte Weite LW (mm) 16
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm) 50
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 16
Gewicht kg/VE 72
Artikelnummer 122730

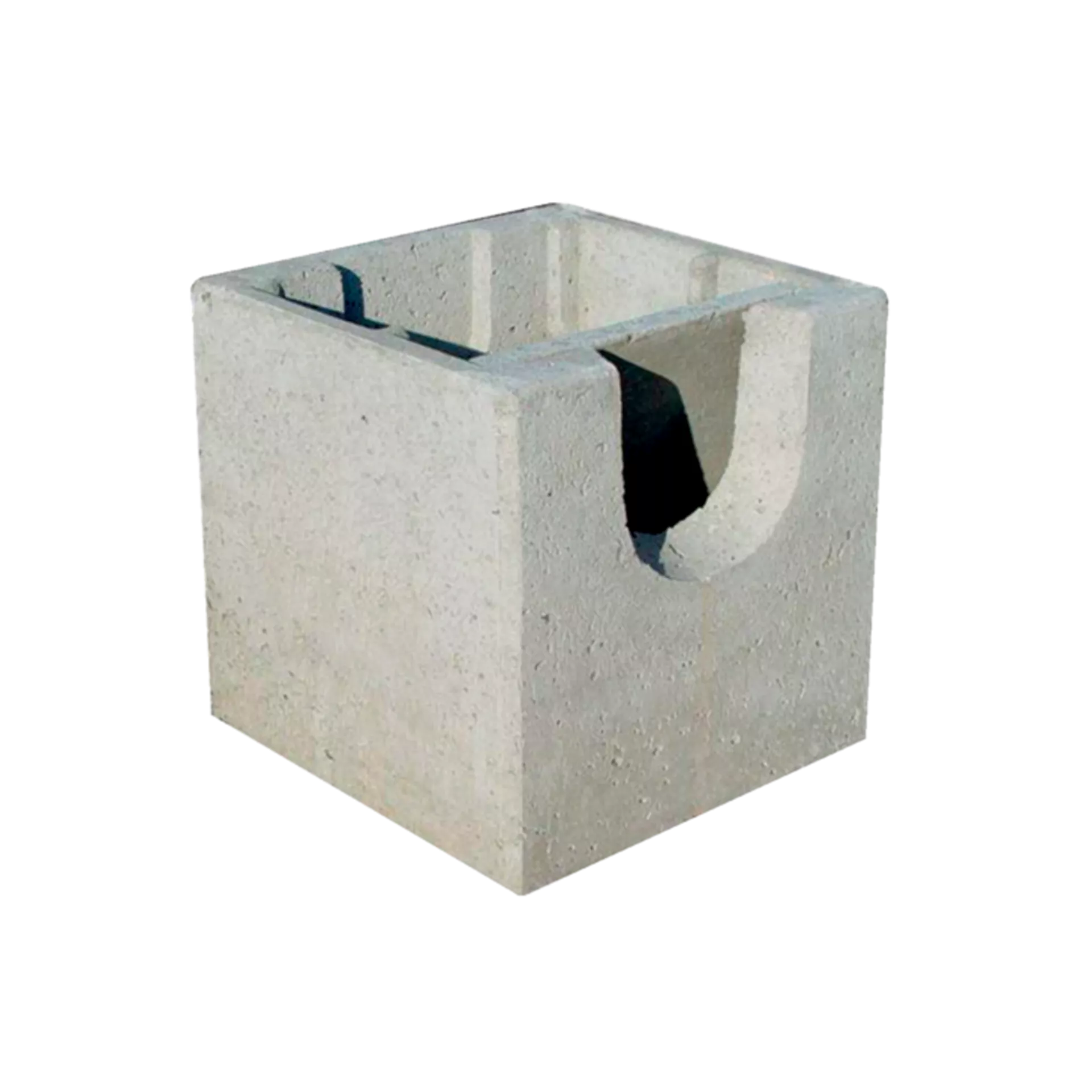

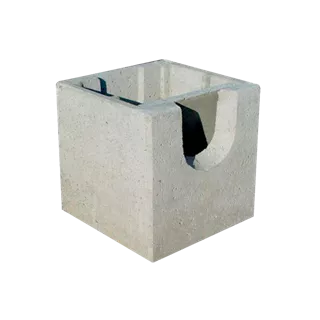

Dachwassersammler quadratisch
inkl. Tauchwand
L 50 cm B 50 cm H 50 cm W 5 cm
Verfügbarkeit Verfügbar
Artikelnummer 122730
Preis 269.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 500
Länge l1 (mm)
Breite B (mm) 500
Breite b1 (mm)
H (mm) 500
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm) 160
h3 (mm)
Lichte Weite LW (mm) 18
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm) 50
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 16
Gewicht kg/VE 172
Artikelnummer 119758
Dachwassersammler quadratisch

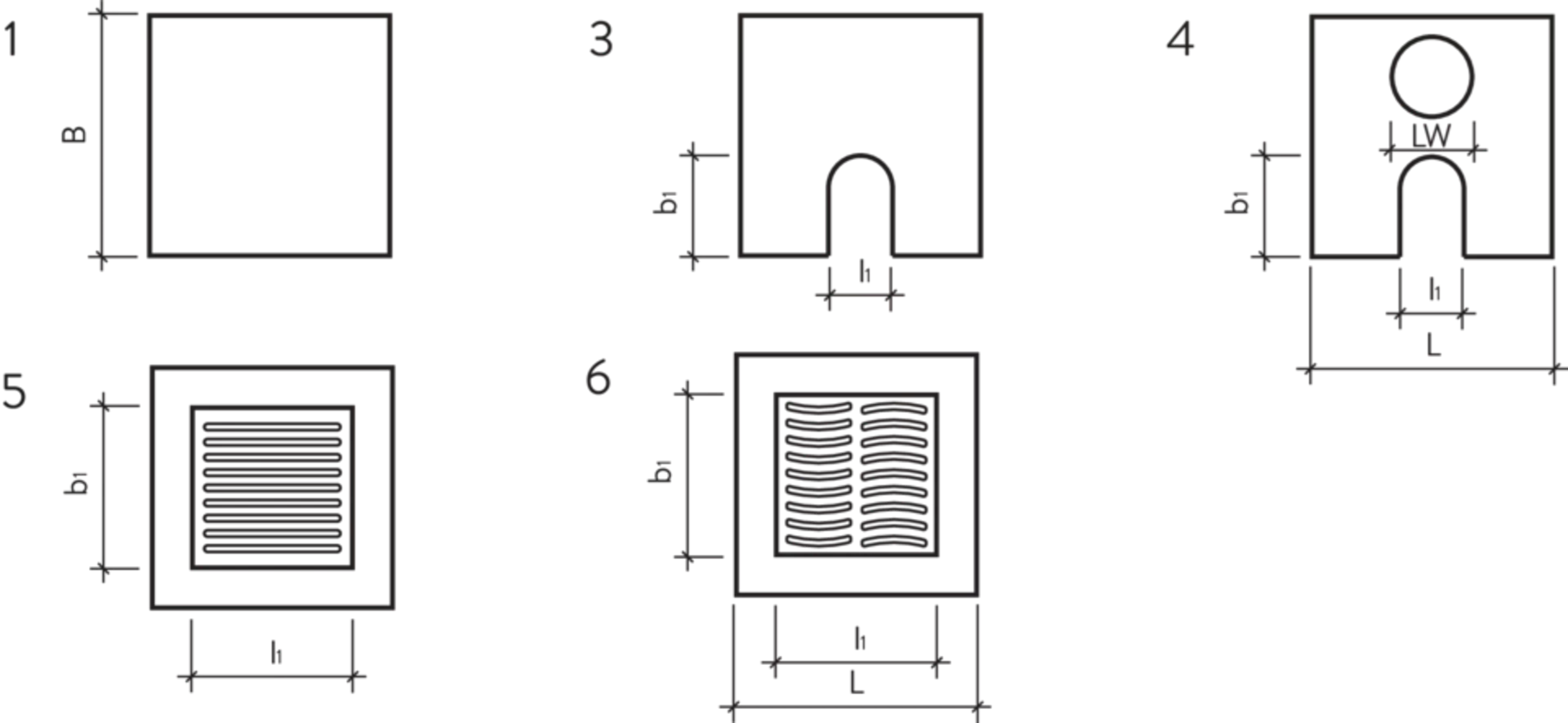

Abdeckung nicht befahrbar Typ 1
ohne Aussparung
L 40 cm B 40 cm H 5 cm
Verfügbarkeit Verfügbar
Artikelnummer 119758
Preis 95.50
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 400
Länge l1 (mm)
Breite B (mm) 400
Breite b1 (mm)
H (mm) 50
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 1
Produktlinie
HW 16
Gewicht kg/VE 16
Artikelnummer 127606
Dachwassersammler quadratisch
Abdeckung nicht befahrbar Typ 3
mit Aussparung
L 40 cm B 40 cm H 5 cm
Verfügbarkeit Verfügbar
Artikelnummer 127606
Preis 95.50
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 400
Länge l1 (mm) 120
Breite B (mm) 400
Breite b1 (mm) 180
H (mm) 50
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 3
Produktlinie
HW 16
Gewicht kg/VE 14
Artikelnummer 100698
Dachwassersammler quadratisch
Abdeckung nicht befahrbar Typ 4
mit Aussparung
L 40 cm B 40 cm H 5 cm
Verfügbarkeit Auf Anfrage
Artikelnummer 100698
Preis 95.50
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 400
Länge l1 (mm) 120
Breite B (mm) 400
Breite b1 (mm) 180
H (mm) 50
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm) 12
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 4
Produktlinie
HW 16
Gewicht kg/VE 12
Artikelnummer 128378
Dachwassersammler quadratisch
Abdeckung nicht befahrbar Typ 5
inkl. Gussrost
L 40 cm B 40 cm H 5 cm
Verfügbarkeit Verfügbar
Artikelnummer 128378
Preis 180.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 400
Länge l1 (mm) 210
Breite B (mm) 400
Breite b1 (mm) 210
H (mm) 50
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 5
Produktlinie
HW 16
Gewicht kg/VE 12
Artikelnummer 139738
Dachwassersammler quadratisch
Abdeckung mit Belagsanschl. Typ 6
inkl. Gussrost BGS 915-02 A 15
L 60 cm B 60 cm H 14 cm
Verfügbarkeit Verfügbar
Artikelnummer 139738
Preis 800.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 600
Länge l1 (mm) 310
Breite B (mm) 600
Breite b1 (mm) 310
H (mm) 140
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 6
Produktlinie
HW 16
Gewicht kg/VE 93
Artikelnummer 118129
Dachwassersammler quadratisch
Abdeckung glatt Typ 6
inkl. Gussrost BGS 915-02 A 15
L 60 cm B 60 cm H 14 cm
Verfügbarkeit Auf Bestellung
Artikelnummer 118129
Preis 800.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 600
Länge l1 (mm) 310
Breite B (mm) 600
Breite b1 (mm) 310
H (mm) 140
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 6
Produktlinie
HW 16
Gewicht kg/VE 93
Hinweis
  • Abdeckung 40/40 cm zu Dachwassersammler, quadratisch 30/30 cm, Gussrost 21/21 cm.
  • Abdeckung 60/60 cm zu Dachwassersammler, quadratisch 50/50 cm, Gussrost 31/31 cm.
  • Abdeckung mit Belagsanschluss = Höhe Beton 11 cm
  • Abdeckung 40 / 40 cm: FASA Figur 650-21
Lieferumfang
  • Gussrahmen und Gussrost
