friwa®-rec Retentions- und Drosselschacht RDS

Produkt: C4705
rund, Muffentyp G, exkl. Einsatzdeckel

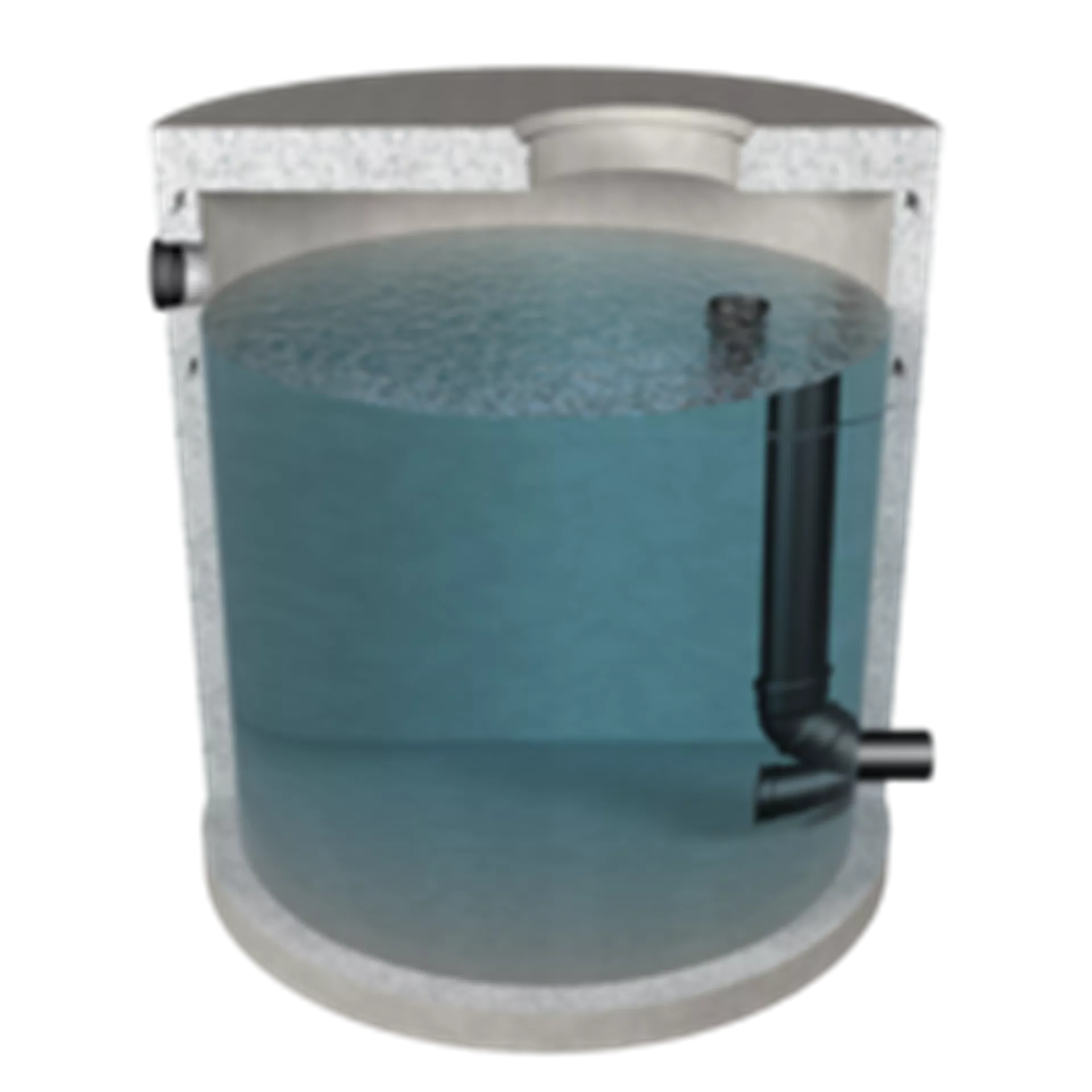

Für das Zurückhalten von Regenwasser. Das gesammelte Wasser wird gedrosselt weitergeleitet. Die Drossel ist einstellbar von 0.5 l/s bis 16 l/s. Der Retentions- und Drosselschacht ist ein Modul zwischen Schlammfang und Versickerung oder Vorfluter.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Typ
Nenngrösse NG (l/s)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F
Sprossen
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 128734
friwa-rec Retentions-/Drosselschacht
Typ 1
inkl. Konus exkl. Deckel
DN 1000 H 2180 mm d1 600 W 120 mm
Verfügbarkeit
Artikelnummer 128734
Preis 3'320.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Typ 1
Nenngrösse NG (l/s)
Nennweite DN (mm) 1000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 2180
Höhe h1 (mm) 400
Höhe h2 (mm) 1960
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F
Sprossen
Gewicht kg/VE 2460
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 131907
friwa-rec Retentions-/Drosselschacht
Typ 2
inkl. Abdeckplatte exkl. Deckel
DN 1250 H 2330 mm d1 600 W 120 mm
Verfügbarkeit
Artikelnummer 131907
Preis 4'160.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Typ 2
Nenngrösse NG (l/s)
Nennweite DN (mm) 1250
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 2330
Höhe h1 (mm) 500
Höhe h2 (mm) 2110
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F
Sprossen
Gewicht kg/VE 3700
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 139836
friwa-rec Retentions-/Drosselschacht
Typ 3
inkl. Abdeckplatte exkl. Deckel
DN 1500 H 2330 mm d1 600 W 120 mm
Verfügbarkeit
Artikelnummer 139836
Preis 4'970.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Typ 3
Nenngrösse NG (l/s)
Nennweite DN (mm) 1500
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 2330
Höhe h1 (mm) 500
Höhe h2 (mm) 2110
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F
Sprossen
Gewicht kg/VE 4670
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 113003
friwa-rec Retentions-/Drosselschacht
Typ 4
inkl. Abdeckplatte exkl. Deckel
DN 1750 H 2330 mm d1 600 W 120 mm
Verfügbarkeit
Artikelnummer 113003
Preis 6'030.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Typ 4
Nenngrösse NG (l/s)
Nennweite DN (mm) 1750
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 2330
Höhe h1 (mm) 500
Höhe h2 (mm) 2110
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F
Sprossen
Gewicht kg/VE 5690
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 104865
friwa-rec Retentions-/Drosselschacht
Typ 5
inkl. Abdeckplatte exkl. Deckel
DN 2000 H 2330 mm d1 600 W 120 mm
Verfügbarkeit
Artikelnummer 104865
Preis 6'810.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Typ 5
Nenngrösse NG (l/s)
Nennweite DN (mm) 2000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 2330
Höhe h1 (mm) 500
Höhe h2 (mm) 2110
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F
Sprossen
Gewicht kg/VE 6760
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 136677
friwa-rec Retentions-/Drosselschacht
Typ 8
inkl. Abdeckplatte exkl. Deckel
DN 2500 H 2330 mm d1 600 W 120 mm
Verfügbarkeit
Artikelnummer 136677
Preis 9'460.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Typ 8
Nenngrösse NG (l/s)
Nennweite DN (mm) 2500
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 2330
Höhe h1 (mm) 500
Höhe h2 (mm) 2080
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F
Sprossen
Gewicht kg/VE 9870
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 127528
friwa-rec Retentions-/Drosselschacht
Typ 10
inkl. Abdeckplatte exkl. Deckel
DN 3000 H 2450 mm d1 600 W 120 mm
Verfügbarkeit
Artikelnummer 127528
Preis 13'730.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Typ 10
Nenngrösse NG (l/s)
Nennweite DN (mm) 3000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 2450
Höhe h1 (mm) 500
Höhe h2 (mm) 2150
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F
Sprossen
Gewicht kg/VE 15370
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-rec
HW 22
Hinweis
  • Typ = Volumen.
  • Fugenloser bewehrter Behälter mit Muffen für Keilgleitdichtungen.
  • Drossel DN 110 einstellbar von 1.0 – 6 l/s.
  • Drossel DN 150 einstellbar von 2.0 – 16 l/s.
  • Drossel DN 200 einstellbar von 2.0 – 24 l/s.
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
Downloads
Technische Dokumentation friwa® Abwassertechnik »
