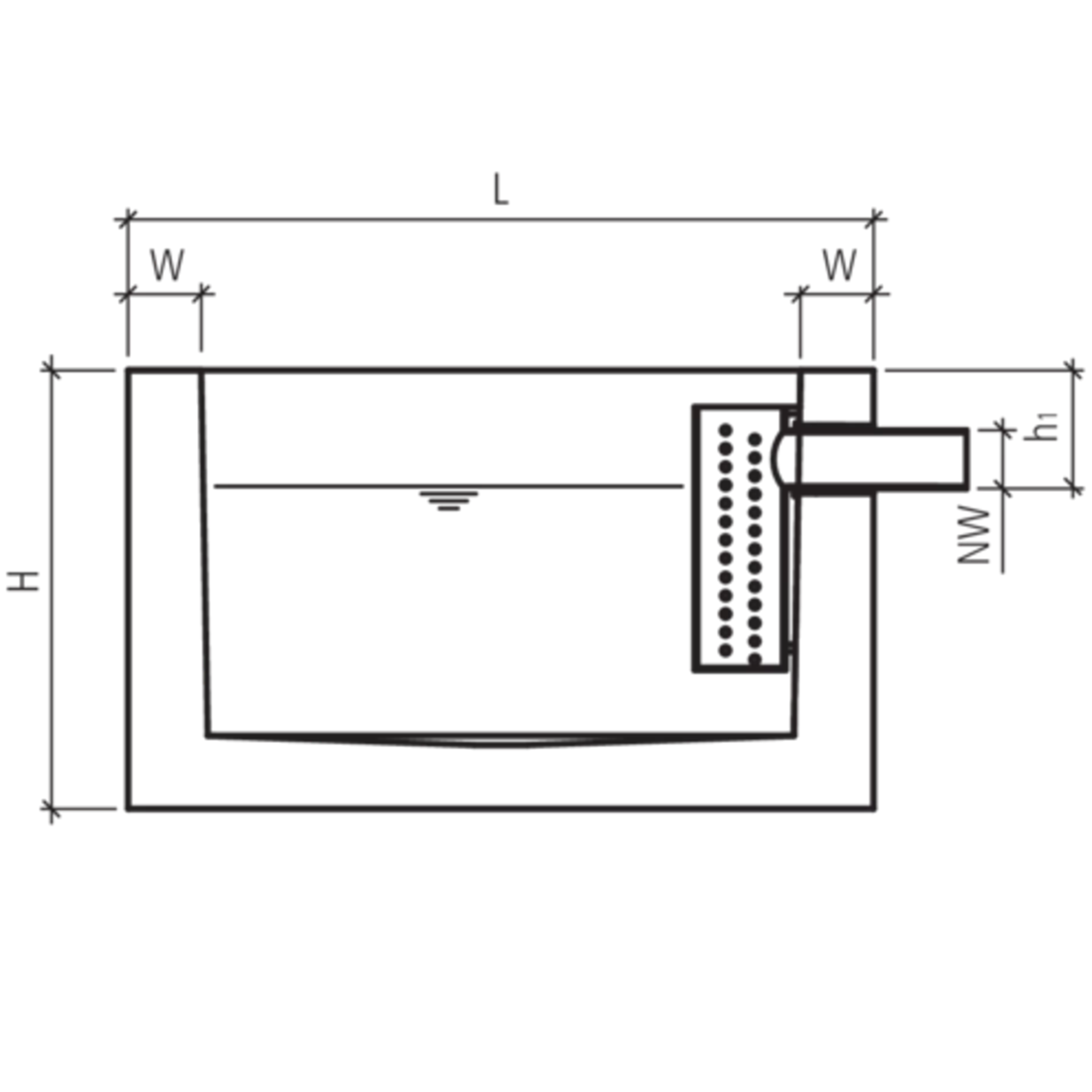

friwa®-sep Schlammgruben SG

Produkt: C2005
Die Schlammgrube ist ein Vorschlammfang mit einer durchlässigen Abdeckung, durch die das Abwasser der Reinigung von Fahrzeugen und Maschinen fliesst. Hier werden grobe organische Stoffe im Rechen und Feststoffe durch Absetzung zurückgehalten.

Der Unterhalt der Gesamtanlage durch den Einsatz eines Sauggerätes kann stark vermindert werden, da die Schlammgrube selbstständig z.B. mit einem Kleinbagger gereinigt und geleert werden kann. Die Schlammgrube SG wird vor ein Abscheidesystem für ölhaltige Abwasser gesetzt und dient als erste Grobscheidung bevor das Abwasser in den Schlammfang geleitet wird. Dadurch wird das nachgeschaltete Abscheidesystem entlastet und der reguläre Schlammfang kann eine Stufe kleiner dimensioniert werden.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Artikelnummer 111274
friwa-sep Schlammgrube SG Typ 1
rechteckig exkl. Abdeckung
L 2000 mm B 1200 mm H 1200 mm NW 150
Verfügbarkeit
Artikelnummer 111274
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2000
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1200
Höhe h1 (mm) 330
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V 850
Wandstärke W (mm) 200
Oberfläche
Kanten
Nocken
Bewehrung
Typ 1
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 129052
friwa-sep Schlammgrube SG Typ 2
rechteckig exkl. Abdeckung
L 2800 mm B 1200 mm H 1200 mm NW 150
Verfügbarkeit
Artikelnummer 129052
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2800
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1200
Höhe h1 (mm) 330
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V 1260
Wandstärke W (mm) 200
Oberfläche
Kanten
Nocken
Bewehrung
Typ 2
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 115572
friwa-sep Schlammgrube SG Typ 3
rechteckig exkl. Abdeckung
L 2400 mm B 1400 mm H 1200 mm NW 200mm
Verfügbarkeit
Artikelnummer 115572
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2400
Breite B (mm) 1400
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1200
Höhe h1 (mm) 330
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm) 200
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V 1340
Wandstärke W (mm) 200
Oberfläche
Kanten
Nocken
Bewehrung
Typ 3
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 114277
friwa-sep Schlammgrube SG Typ 4
rechteckig exkl. Abdeckung
L 3400 mm B 1400 mm H 1200 mm NW 200mm
Verfügbarkeit
Artikelnummer 114277
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 3400
Breite B (mm) 1400
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1200
Höhe h1 (mm) 330
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm) 200
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V 2000
Wandstärke W (mm) 200
Oberfläche
Kanten
Nocken
Bewehrung
Typ 4
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 119106
friwa-sep Schlammgrube SG Typ 1
Gitterrost mit Rahmen
2-teilig verzinkt
L 2000 B 1200 H 65 MW 22x44 mm
Verfügbarkeit
Artikelnummer 119106
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2000
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 65
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW 22 x 44
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to) 1.5
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 1
Produktlinie
HW 99
Artikelnummer 132783
friwa-sep Schlammgrube SG Typ 2
Gitterrost mit Rahmen
3-teilig verzinkt
L 2800 B 1200 H 65 MW 22x44 mm
Verfügbarkeit
Artikelnummer 132783
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2800
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 65
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW 22 x 44
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to) 1.5
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 2
Produktlinie
HW 99
Artikelnummer 119313
friwa-sep Schlammgrube SG Typ 3
Gitterrost mit Rahmen
2-teilig verzinkt
L 2400 B 1400 H 65 MW 22x44 mm
Verfügbarkeit
Artikelnummer 119313
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2400
Breite B (mm) 1400
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 65
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW 22 x 44
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to) 1.5
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 3
Produktlinie
HW 99
Artikelnummer 105296
friwa-sep Schlammgrube SG Typ 4
Gitterrost mit Rahmen
4-teilig verzinkt
L 3400 B 1400 H 65 MW 22x44 mm
Verfügbarkeit
Artikelnummer 105296
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 3400
Breite B (mm) 1400
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 65
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW 22 x 44
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to) 1.5
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 4
Produktlinie
HW 99
Artikelnummer 119361
friwa-sep Schlammgrube SG Typ 1
Gitterrost mit Rahmen
2-teilig verzinkt
L 2000 B 1200 H 130 MW 22x44 mm
Verfügbarkeit
Artikelnummer 119361
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2000
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 130
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW 22 x 44
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to) 10
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 1
Produktlinie
HW 99
Artikelnummer 118138
friwa-sep Schlammgrube SG Typ 2
Gitterrost mit Rahmen
3-teilig verzinkt
L 2800 B 1200 H 130 MW 22x44 mm
Verfügbarkeit
Artikelnummer 118138
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2800
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 130
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW 22 x 44
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to) 10
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 2
Produktlinie
HW 99
Artikelnummer 106065
friwa-sep Schlammgrube SG Typ 3
Gitterrost mit Rahmen
3-teilig verzinkt
L 2400 B 1400 H 130 MW 22x44 mm
Verfügbarkeit
Artikelnummer 106065
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2400
Breite B (mm) 1400
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 130
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW 22 x 44
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to) 10
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 3
Produktlinie
HW 99
Artikelnummer 113179
friwa-sep Schlammgrube SG Typ 4
Gitterrost mit Rahmen
3-teilig verzinkt
L 3400 B 1400 H 130 MW 22x44 mm
Verfügbarkeit
Artikelnummer 113179
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 3400
Breite B (mm) 1400
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 130
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW 22 x 44
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to) 10
Sprossen
Bodenstärke t1 (mm)
Volumen V
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ 4
Produktlinie
HW 99
Anwendungsbereich
  • Für den Einsatz bei Waschplätzen vor jedem Mineralölabscheider.
  • Zurückhaltung der im Wasser vorhandenen Schlamm- und Schwimmpartikel.
  • Preise inkl. Rechenkorb.
Downloads
Technische Dokumentation friwa® Abwassertechnik »
Links
Leistungserklärung »
