Chambre de barrage CB friwa®-fix

Produit : C5002

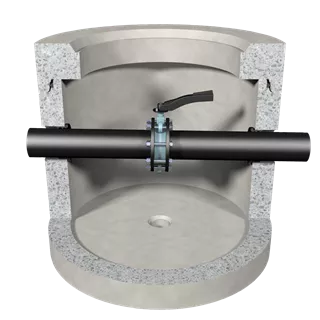

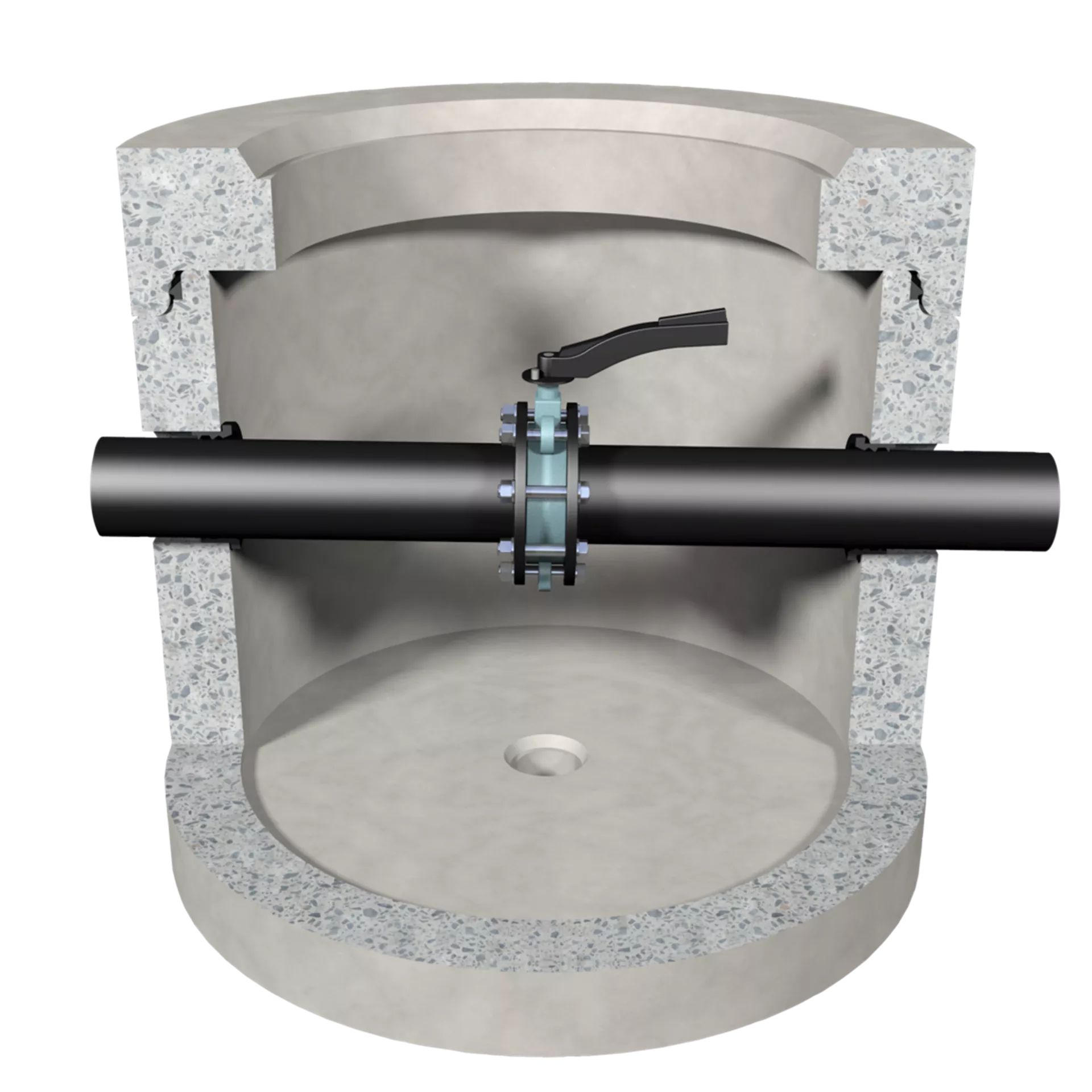

Les puits d’obturation sont utilisés pour empêcher l’écoulement des eaux usées en cas d’avarie. Par exemple, dans les lieux de transbordement de liquides dangereux pour l’eau dans l’industrie. Si ces liquides parviennent dans le système de drainage, le puits d’obturation permet d’empêcher l’écoulement dans le réseau public d’égouts ou dans l’exutoire.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Diamètre intérieur d2 (mm)
Longeur L (mm)
Largeur B (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h2 (mm)
Hauteur h3 (mm)
Epaisseur de paroi W (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Épaisseur du fond t1 (mm)
Ouverture de maille MW
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Classe de compétence FK
Équivalent habitant EGW
Surface de la section F
échellon
Poids kg/UV
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production
Numéro d'article 129515
friwa-fix-puits de barrage AAS,type 4a
D 800 H 1000 mm sans fond
Disponibilité
Numéro d'article 129515
Prix 2'620.00
Par pce
Groupe CK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 600
Diamètre intérieur d2 (mm)
Longeur L (mm)
Largeur B (mm)
Hauteur H (mm) 1000
Hauteur h1 (mm) 580
Hauteur h2 (mm) 600
Hauteur h3 (mm)
Epaisseur de paroi W (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1 125
Ouverture nominale NW2
Épaisseur du fond t1 (mm)
Ouverture de maille MW
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Classe de compétence FK
Équivalent habitant EGW
Surface de la section F
échellon
Poids kg/UV 940
Surface
Arêtes
Ergots
Armature
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Numéro d'article 133105
friwa-fix-puits de barrage AAS,type 5a
D 1000 H 1000 mm sans fond
Disponibilité
Numéro d'article 133105
Prix 2'800.00
Par pce
Groupe CK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 600
Diamètre intérieur d2 (mm)
Longeur L (mm)
Largeur B (mm)
Hauteur H (mm) 1000
Hauteur h1 (mm) 600
Hauteur h2 (mm) 620
Hauteur h3 (mm)
Epaisseur de paroi W (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1 150
Ouverture nominale NW2
Épaisseur du fond t1 (mm)
Ouverture de maille MW
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Classe de compétence FK
Équivalent habitant EGW
Surface de la section F
échellon
Poids kg/UV 1255
Surface
Arêtes
Ergots
Armature
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Numéro d'article 105152
friwa-fix-puits de barrage AAS, type 4b
D 800 H 1000 mm sans fond
Disponibilité
Numéro d'article 105152
Prix 2'760.00
Par pce
Groupe CK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 600
Diamètre intérieur d2 (mm)
Longeur L (mm)
Largeur B (mm)
Hauteur H (mm) 1000
Hauteur h1 (mm) 580
Hauteur h2 (mm) 600
Hauteur h3 (mm)
Epaisseur de paroi W (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1 125
Ouverture nominale NW2
Épaisseur du fond t1 (mm)
Ouverture de maille MW
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Classe de compétence FK
Équivalent habitant EGW
Surface de la section F
échellon
Poids kg/UV 940
Surface
Arêtes
Ergots
Armature
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Numéro d'article 116310
friwa-fix-puits de barrage AAS,type 5b
D 1000 H 1000 mm sans fond
Disponibilité
Numéro d'article 116310
Prix 2'970.00
Par pce
Groupe CK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 600
Diamètre intérieur d2 (mm)
Longeur L (mm)
Largeur B (mm)
Hauteur H (mm) 1000
Hauteur h1 (mm) 600
Hauteur h2 (mm) 620
Hauteur h3 (mm)
Epaisseur de paroi W (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1 150
Ouverture nominale NW2
Épaisseur du fond t1 (mm)
Ouverture de maille MW
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Classe de compétence FK
Équivalent habitant EGW
Surface de la section F
échellon
Poids kg/UV 1255
Surface
Arêtes
Ergots
Armature
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Numéro d'article 135327
friwa-fix-puits de barrage AAS,type 4c
D 800 H1120 mm,NW 125, avec fond
Disponibilité
Numéro d'article 135327
Prix 2'800.00
Par pce
Groupe CK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 600
Diamètre intérieur d2 (mm)
Longeur L (mm)
Largeur B (mm)
Hauteur H (mm) 1120
Hauteur h1 (mm) 580
Hauteur h2 (mm) 600
Hauteur h3 (mm)
Epaisseur de paroi W (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1 125
Ouverture nominale NW2
Épaisseur du fond t1 (mm)
Ouverture de maille MW
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Classe de compétence FK
Équivalent habitant EGW
Surface de la section F
échellon
Poids kg/UV 1200
Surface
Arêtes
Ergots
Armature
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Numéro d'article 109270
friwa-fix-puits de barrage AAS,type 5c
D 1000 H1120 mm, NW 125, avec fond
Disponibilité
Numéro d'article 109270
Prix 3'070.00
Par pce
Groupe CK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 600
Diamètre intérieur d2 (mm)
Longeur L (mm)
Largeur B (mm)
Hauteur H (mm) 1120
Hauteur h1 (mm) 600
Hauteur h2 (mm) 620
Hauteur h3 (mm)
Epaisseur de paroi W (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1 150
Ouverture nominale NW2
Épaisseur du fond t1 (mm)
Ouverture de maille MW
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Classe de compétence FK
Équivalent habitant EGW
Surface de la section F
échellon
Poids kg/UV 1609
Surface
Arêtes
Ergots
Armature
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Numéro d'article 139124
friwa-fix-puits de barrage AAS,type 4d
D 800 H 1000 mm avec fond
Disponibilité
Numéro d'article 139124
Prix 2'970.00
Par pce
Groupe CK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 600
Diamètre intérieur d2 (mm)
Longeur L (mm)
Largeur B (mm)
Hauteur H (mm) 1120
Hauteur h1 (mm) 580
Hauteur h2 (mm) 600
Hauteur h3 (mm)
Epaisseur de paroi W (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1 125
Ouverture nominale NW2
Épaisseur du fond t1 (mm)
Ouverture de maille MW
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Classe de compétence FK
Équivalent habitant EGW
Surface de la section F
échellon
Poids kg/UV 1200
Surface
Arêtes
Ergots
Armature
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Numéro d'article 120526
friwa-fix-puits de barrage AAS,type 5d
D 1000 H 1000 mm avec fond
Disponibilité
Numéro d'article 120526
Prix 3'210.00
Par pce
Groupe CK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Diamètre nominal DN2 (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 600
Diamètre intérieur d2 (mm)
Longeur L (mm)
Largeur B (mm)
Hauteur H (mm) 1120
Hauteur h1 (mm) 600
Hauteur h2 (mm) 620
Hauteur h3 (mm)
Epaisseur de paroi W (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1 150
Ouverture nominale NW2
Épaisseur du fond t1 (mm)
Ouverture de maille MW
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Classe de compétence FK
Équivalent habitant EGW
Surface de la section F
échellon
Poids kg/UV 1600
Surface
Arêtes
Ergots
Armature
Ligne de produits friwa<sup>®</sup>-fix
Usine de production 22
Domaine d'application
  • Pour dévier les eaux usées vers deux installations de traitement différentes.
Remarque
  • CD pour des milieux agressifs sur demande.
  • Pas de dépotoir ou de stockage avant la chambre de dérivation.
  • Raccordement électrique 230/400 V, 16/25 A sur demande.
  • Mise en service exclue.
Instructions de pose et d'installation
  • Pour des raisons d'entretien, les ouvertures d'accès peuvent être relevées de 30 cm au maximum.
Téléchargements
wegleitung-friwa-abwassertechnik-technische-dokumentation.pdf »
