Die BIRCOmax-i^®, NW 520 ist die leistungsstarke Lösung für die schnelle und zuverlässige Entwässerung von stark belasteten Flächen. Sie zeichnet sich durch ihre Robustheit und Flexibilität aus, dank einer umfangreichen Auswahl an Bauhöhen und -längen, die eine maximale Planungsfreiheit ermöglichen.

Die Rinne ist mit einer 5 mm starken Gusszarge ausgestattet, die fest im Beton verankert ist, und bietet durch ihre KTL-Beschichtung zusätzlichen Schutz. Die Montage erfolgt effizient durch Versetzen mittels Anschlagwirbel, der in die Verschraubungsöffnungen der Zargen integriert ist.

Hergestellt aus hochfestem C 60/75 Beton und hochwertiger Stahlbewehrung, bietet die BIRCOmax-i^®, NW 520 ausgezeichnete Frost- und Tausalzbeständigkeit. Die Rinne ist zudem AdBlue-dicht und AKR-beständig, was sie für verschiedene anspruchsvolle Einsatzbedingungen geeignet macht.

Für eine hohe Verkehrssicherheit sorgt die 8-fach M12/A2-Verschraubung pro Meter. Die integrierte Verschiebesicherung der Abdeckungen und der hohe Einlaufquerschnitt gewährleisten eine sofortige Entwässerung, selbst bei Starkregen. Der hydraulische Vorteil optimiert die Wasserableitung und sorgt für eine besonders effiziente Entwässerungslösung.

15 Artikel

Sortierung	Art.-Nr.	Produktinformationen	Spez.	GR	HW	L (mm)	B (mm)	H (mm)	t₁ (mm)	BK	G (kg/Stk.)	Per	Preis
2	103983	BIRCOmax-i Rinne DN 520 BK F 900 ohne Gefälle mit Auftriebssicherung L 3000 mm B 740 mm H 800 mm h1 635 mm	NW 520, H 800, ohne Gefälle, mit Auftriebssicherung	FJ	99	3000	740	800	120	F 900	1681	Stk.	2590.00 CHF	Anzahl Stk.
1	106879	BIRCOmax-i Rinne DN 520 BK F 900 ohne Gefälle mit Auftriebssicherung L 1500 mm B 740 mm H 800 mm h1 635 mm	NW 520, H 800, ohne Gefälle, mit Auftriebssicherung	FJ	99	1500	740	800	120	F 900	839	Stk.	1240.00 CHF	Anzahl Stk.
3	109571	BIRCOmax-i Rinne DN 520 BK F 900 ohne Gefälle mit Auftriebssicherung L 1500 mm B 740 mm H 1000 mm h1 835 mm	NW 520, H 1000, ohne Gefälle, mit Auftriebssicherung	FJ	99	1500	740	1000	120	F 900	972	Stk.	1350.00 CHF	Anzahl Stk.
4	138385	BIRCOmax-i Rinne DN 520 BK F 900 ohne Gefälle mit Auftriebssicherung L 3000 mm B 740 mm H 1000 mm h1 835 mm	NW 520, H 1000, ohne Gefälle, mit Auftriebssicherung	FJ	99	3000	740	1000	120	F 900	1947	Stk.	2730.00 CHF	Anzahl Stk.
5	111455	BIRCOmax-i Rinne DN 520 BK F 900 ohne Gefälle mit Auftriebssicherung L 1500 mm B 740 mm H 1200 mm h1 1035 mm	NW 520, H 1200, ohne Gefälle, mit Auftriebssicherung	FJ	99	1500	740	1200	120	F 900	1121	Stk.	1560.00 CHF	Anzahl Stk.
6	124891	BIRCOmax-i Rinne DN 520 BK F 900 ohne Gefälle mit Auftriebssicherung L 3000 mm B 740 mm H 1200 mm h1 1035 mm	NW 520, H 1200, ohne Gefälle, mit Auftriebssicherung	FJ	99	3000	740	1200	120	F 900	2246	Stk.	3100.00 CHF	Anzahl Stk.
7	123140	StirDNand verzinkt ohne Ablauf BIRCOmax-i Rinne DN 520 BK F 900 zu H 800 mm	Stirnwand für NW 520, verzinkt ohne Ablauf, zu H 800	FJ	99						10.1	Stk.	150.00 CHF	Anzahl Stk.
8	129723	StirDNand verzinkt ohne Ablauf BIRCOmax-i Rinne DN 520 BK F 900 zu H 1000 mm	Stirnwand für NW 520, verzinkt ohne Ablauf, zu H 1000	FJ	99						12.9	Stk.	172.00 CHF	Anzahl Stk.
9	102880	StirDNand verzinkt ohne Ablauf BIRCOmax-i Rinne DN 520 BK F 900 zu H 1200 mm	Stirnwand für NW 520, verzinkt ohne Ablauf, zu H 1200	FJ	99						15.8	Stk.	194.00 CHF	Anzahl Stk.
10	134847	StirDNand verzinkt mit Ablauf DN 300 BIRCOmax-i Rinne DN 520 BK F 900 zu H 800 mm	Stirnwand für NW 520, verzinkt mit Ablauf DN 300, zu H 800	FJ	99						11.8	Stk.	335.00 CHF	Anzahl Stk.
11	134141	StirDNand verzinkt mit Ablauf DN 300 BIRCOmax-i Rinne DN 520 BK F 900 zu H 1000 mm	Stirnwand für NW 520, verzinkt mit Ablauf DN 300, zu H 1000	FJ	99						14.6	Stk.	356.00 CHF	Anzahl Stk.
12	130614	StirDNand verzinkt mit Ablauf DN 300 BIRCOmax-i Rinne DN 520 BK F 900 zu H 1200 mm	Stirnwand für NW 520, verzinkt mit Ablauf DN 300, zu H 1200	FJ	99						17.5	Stk.	379.00 CHF	Anzahl Stk.
13	113702	Doppelsteg-Gussrost DN 520 BK D400 BIRCOmax-i Rinne DN 520 L 498 mm B 633 mm H 45 mm	NW 520, Doppelsteg-Gussabdeckung	FJ	99	498	633	45		D 400	39.8	Stk.	251.00 CHF	Anzahl Stk.
14	105406	Doppelsteg-Gussrost DN 520 BK E600 BIRCOmax-i Rinne DN 520 L 498 mm B 633 mm H 45 mm	NW 520, Doppelsteg-Gussabdeckung	FJ	99	498	633	45		E 600	48.7	Stk.	322.00 CHF	Anzahl Stk.
15	129458	Doppelsteg-Gussrost DN 520 BK F900 BIRCOmax-i Rinne DN 520 L 498 mm B 633 mm H 45 mm	NW 520, Doppelsteg-Gussabdeckung	FJ	99	498	633	45		F 900	53.7	Stk.	414.00 CHF	Anzahl Stk.

Anwendungsbereich

Flughäfen und Airside, See- und Binnenhäfen, Industrie- und Logistikflächen, Parkplätze mit drehenden LKWs oder Flächen, wo eine hohe Sofortaufnahme von grossen Wassermengen gefordert ist.

Versetz- und Verlegehinweise

Mit BIRCOmax-i Anschlagwinkel, 4 er Set.
Verlegung von oben.

Vorteile

Zarge 5 mm Gussstahl mit KTL-Beschichtung im Beton verankert.
Durchgehende Aufschwemmsicherung
C60/75 Beton
frost- und tausalzbeständig
bewehrt
bis 3 Meter lange Rinnenelemente, welche eine schnelle Verlegung ermöglichen.

Produktlinie

BIRCOmax-i^®

Mehr anzeigen Weniger anzeigen

F0000 Belastungsklassen bei Entwässerungsrinnen

PDF | 37.26KB

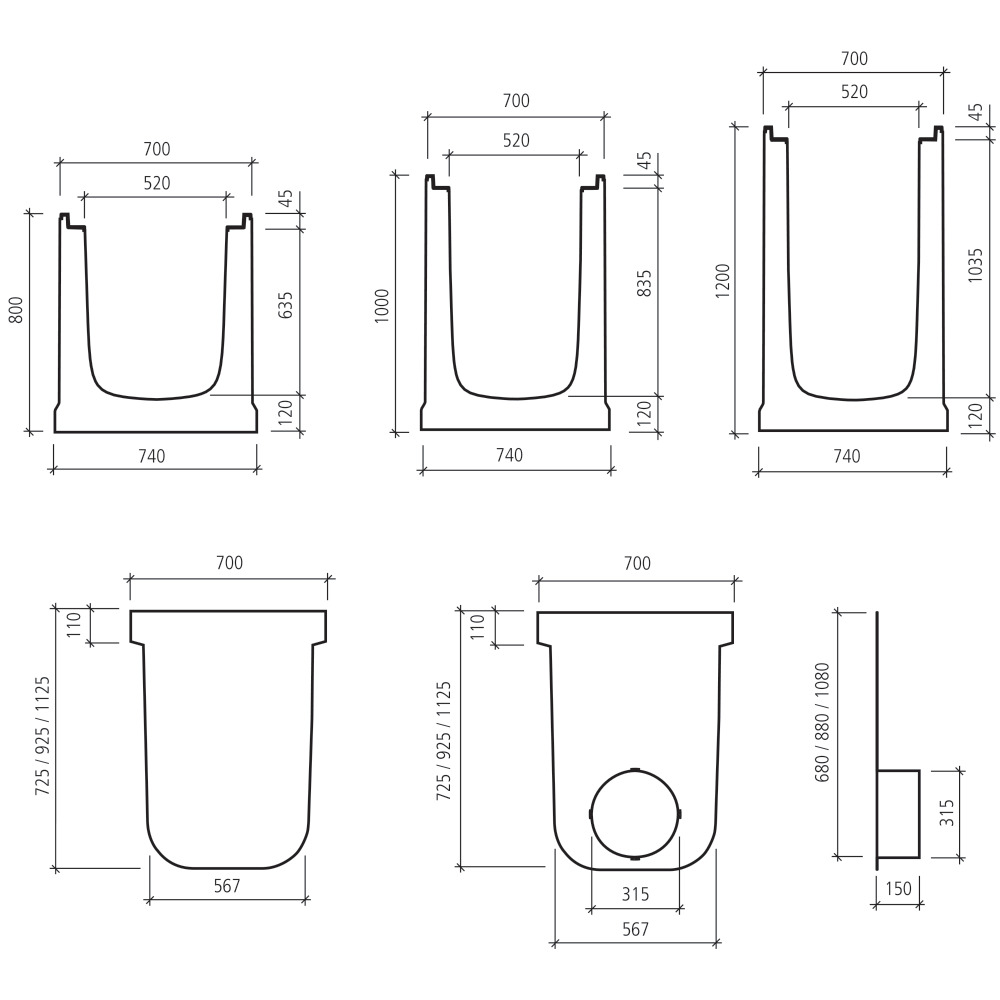

BIRCOmax-i^® , NW 520

BIRCOmax-i Rinne DN 520 BK F 900
ohne Gefälle mit Auftriebssicherung
L 3000 mm B 740 mm H 800 mm h1 635 mm

BIRCOmax-i Rinne DN 520 BK F 900
ohne Gefälle mit Auftriebssicherung
L 1500 mm B 740 mm H 800 mm h1 635 mm

BIRCOmax-i Rinne DN 520 BK F 900
ohne Gefälle mit Auftriebssicherung
L 1500 mm B 740 mm H 1000 mm h1 835 mm

BIRCOmax-i Rinne DN 520 BK F 900
ohne Gefälle mit Auftriebssicherung
L 3000 mm B 740 mm H 1000 mm h1 835 mm

BIRCOmax-i Rinne DN 520 BK F 900
ohne Gefälle mit Auftriebssicherung
L 1500 mm B 740 mm H 1200 mm h1 1035 mm

BIRCOmax-i Rinne DN 520 BK F 900
ohne Gefälle mit Auftriebssicherung
L 3000 mm B 740 mm H 1200 mm h1 1035 mm

StirDNand verzinkt ohne Ablauf
BIRCOmax-i Rinne DN 520 BK F 900
zu H 800 mm

StirDNand verzinkt ohne Ablauf
BIRCOmax-i Rinne DN 520 BK F 900
zu H 1000 mm

StirDNand verzinkt ohne Ablauf
BIRCOmax-i Rinne DN 520 BK F 900
zu H 1200 mm

StirDNand verzinkt mit Ablauf DN 300
BIRCOmax-i Rinne DN 520 BK F 900
zu H 800 mm

StirDNand verzinkt mit Ablauf DN 300
BIRCOmax-i Rinne DN 520 BK F 900
zu H 1000 mm

StirDNand verzinkt mit Ablauf DN 300
BIRCOmax-i Rinne DN 520 BK F 900
zu H 1200 mm

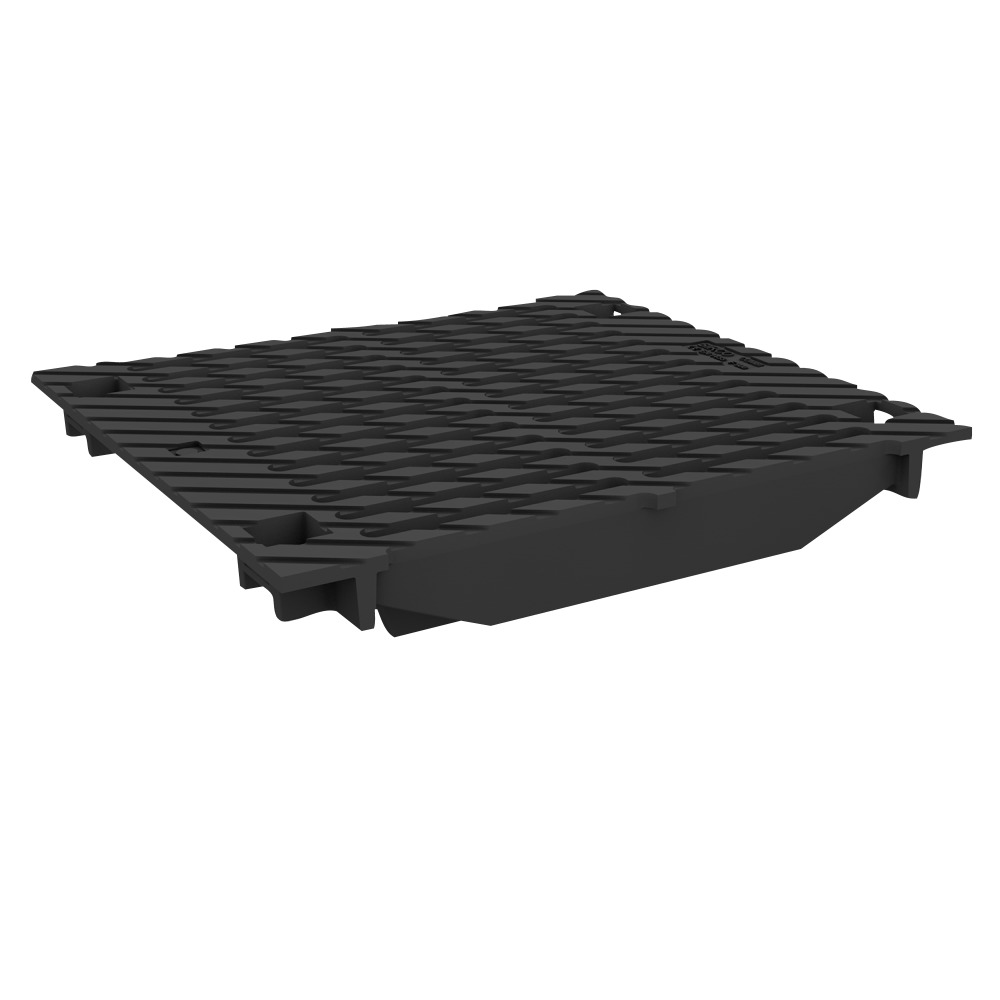

Doppelsteg-Gussrost DN 520 BK D400
BIRCOmax-i Rinne DN 520
L 498 mm B 633 mm H 45 mm

Doppelsteg-Gussrost DN 520 BK E600
BIRCOmax-i Rinne DN 520
L 498 mm B 633 mm H 45 mm

Doppelsteg-Gussrost DN 520 BK F900
BIRCOmax-i Rinne DN 520
L 498 mm B 633 mm H 45 mm
