Die BIRCOmax-i^®, NW 220 ist die ideale Lösung für die schnelle und effiziente Entwässerung von Flächen mit hoher Belastung. Ihre durchdachte Konstruktion und robuste Bauweise bieten maximale Planungsfreiheit und optimale Leistungsfähigkeit unter anspruchsvollen Bedingungen.

Dank der grossen Auswahl an Bauhöhen und -längen können Sie die BIRCOmax-i^® flexibel an Ihre spezifischen Anforderungen anpassen. Die Gusszarge ist fest im Beton verankert und bietet durch ihre KTL-Beschichtung zusätzlichen Schutz. Die Installation erfolgt einfach durch Versetzen mittels Anschlagwirbel, der in den Verschraubungsöffnungen der Zargen montiert wird.

Gefertigt aus hochfestem C 60/75 Beton und hochwertiger Stahlbewehrung, überzeugt die BIRCOmax-i^® durch Frost- und Tausalzbeständigkeit, hohe Langlebigkeit und einen hervorragenden Investitionsschutz. Die Dichtigkeit gegenüber AdBlue ist bestätigt, und die Rinne ist AKR-beständig, was ihre Eignung für verschiedene Anwendungen unterstreicht.

Für hohe Verkehrssicherheit sorgt die 8-fach M12/A2-Verschraubung pro Meter. Zudem sind die Abdeckungen mit einer integrierten Verschiebesicherung ausgestattet. Der hohe Einlaufquerschnitt ermöglicht eine sofortige Entwässerung, auch bei Starkregen, und bietet einen hydraulischen Vorteil, der die Effizienz der Entwässerung weiter erhöht.

11 Artikel

Sortierung	Art.-Nr.	Produktinformationen	Spez.	GR	HW	L (mm)	B (mm)	H (mm)	t₁ (mm)	BK	G (kg/Stk.)	Per	Preis

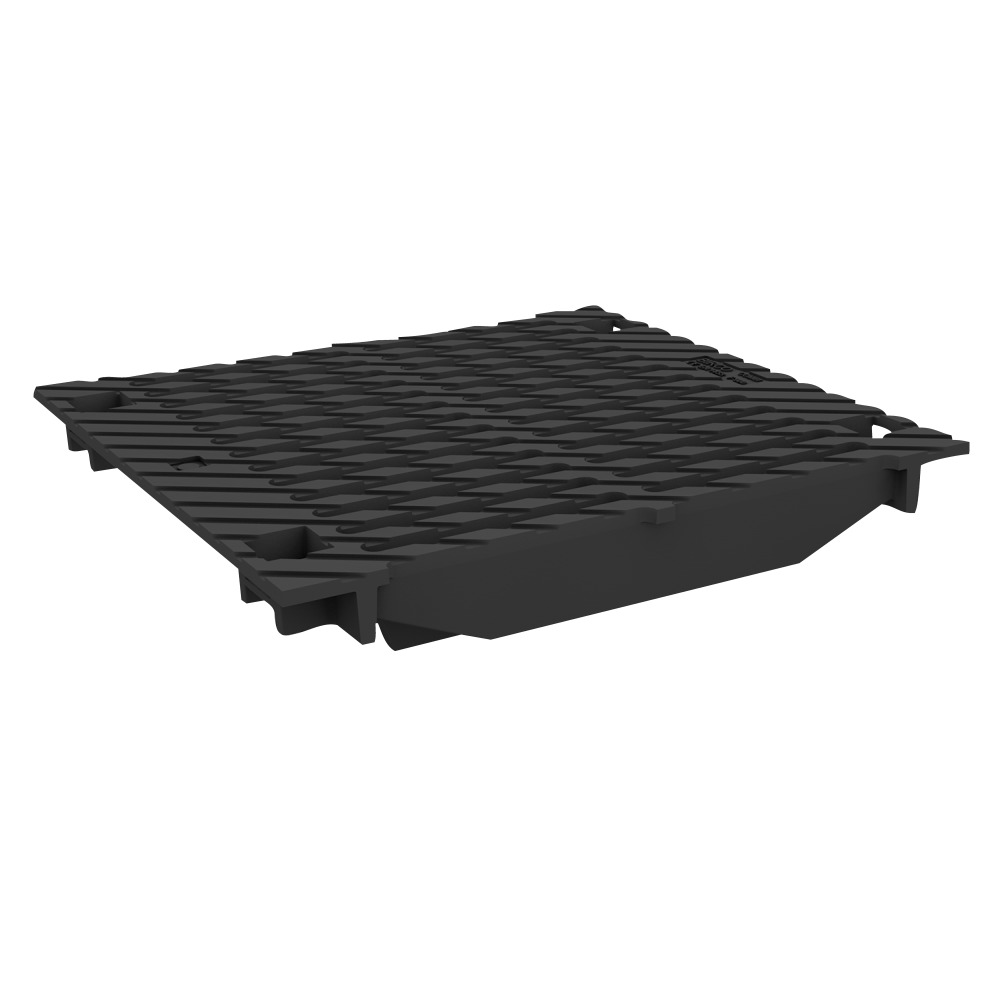

9	118035	Doppelsteg-Gussrost DN 220 BK D400 BIRCOmax-i Rinne DN 220 L 498 mm B 337 mm H 45 mm	NW 220, Doppelsteg-Gussabdeckung	FJ	99	498	337	45		D 400	11.9	Stk.	57.50 CHF	Anzahl Stk.

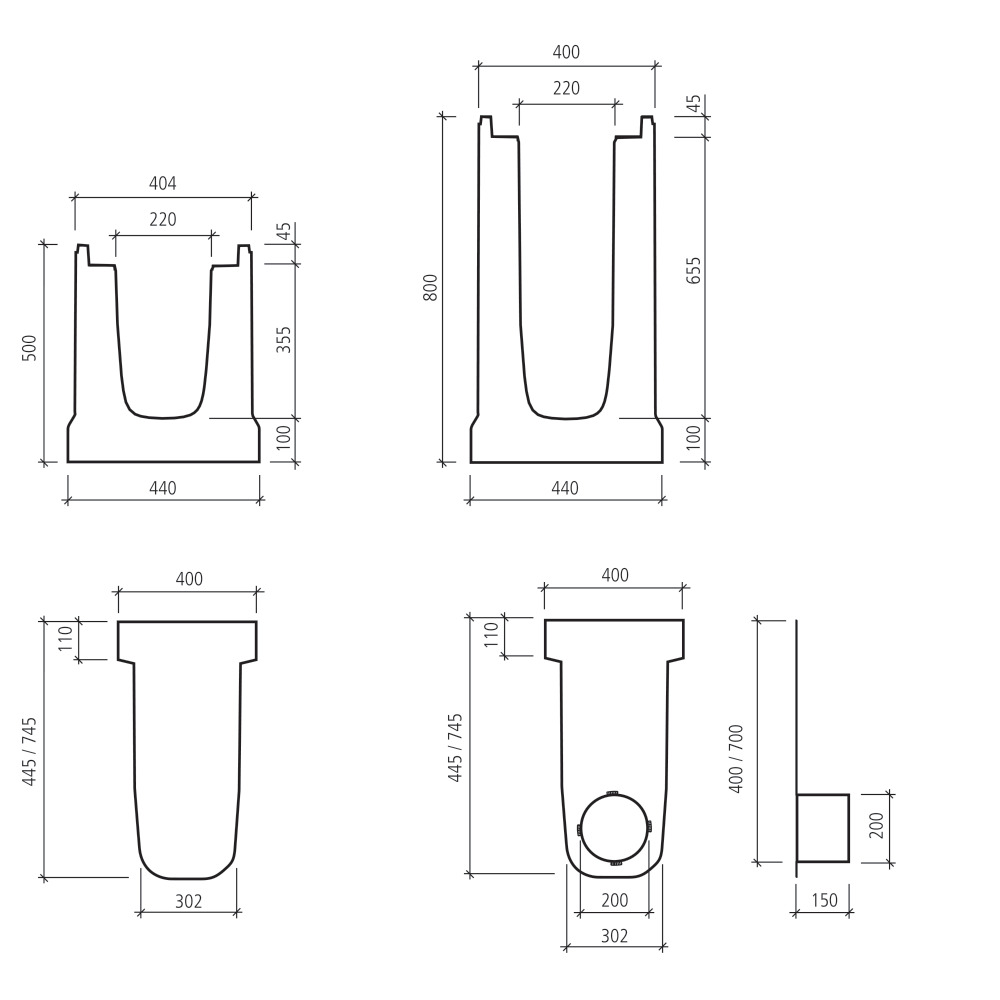

1	117081	BIRCOmax-i Rinne DN 220 BK F 900 ohne Gefälle mit Auftriebssicherung L 1500 mm B 440 mm H 500 mm h1 355 mm	NW 220, H 500, ohne Gefälle, mit Auftriebssicherung	FJ	99	1500	440	500	100	F 900	441	Stk.	770.00 CHF	Anzahl Stk.
2	133298	BIRCOmax-i Rinne DN 220 BK F 900 ohne Gefälle mit Auftriebssicherung L 3000 mm B 440 mm H 500 mm h1 355 mm	NW 220, H 500, ohne Gefälle, mit Auftriebssicherung	FJ	99	3000	440	500	100	F 900	883	Stk.	1510.00 CHF	Anzahl Stk.
3	132444	BIRCOmax-i Rinne DN 220 BK F 900 ohne Gefälle mit Auftriebssicherung L 1500 mm B 440 mm H 800 mm h1 655 mm	NW 220, H 800, ohne Gefälle, mit Auftriebssicherung	FJ	99	1500	440	800	100	F 900	639	Stk.	930.00 CHF	Anzahl Stk.
4	119840	BIRCOmax-i Rinne DN 220 BK F 900 ohne Gefälle mit Auftriebssicherung L 3000 mm B 440 mm H 800 mm h1 655 mm	NW 220, H 800, ohne Gefälle, mit Auftriebssicherung	FJ	99	3000	440	800	100	F 900	1281	Stk.	1810.00 CHF	Anzahl Stk.
5	130182	StirDNand verzinkt ohne Ablauf BIRCOmax-i Rinne DN 220 BK F 900 zu H 500 mm	Stirnwand für NW 220, verzinkt ohne Ablauf, zu H 500	FJ	99						3.2	Stk.	68.00 CHF	Anzahl Stk.
6	104154	StirDNand verzinkt ohne Ablauf BIRCOmax-i Rinne DN 220 BK F 900 zu H 800 mm	Stirnwand für NW 220, verzinkt ohne Ablauf, zu H 800	FJ	99						5.4	Stk.	87.50 CHF	Anzahl Stk.
7	135242	StirDNand verzinkt mit Ablauf DN 200 BIRCOmax-i Rinne DN 220 BK F 900 zu H 500 mm	Stirnwand für NW 220, verzinkt mit Ablauf DN 200, zu H 500	FJ	99						4.7	Stk.	212.00 CHF	Anzahl Stk.
8	139734	StirDNand verzinkt mit Ablauf DN 200 BIRCOmax-i Rinne DN 220 BK F 900 zu H 800 mm	Stirnwand für NW 220, verzinkt mit Ablauf DN 200, zu H 800	FJ	99						6.9	Stk.	235.00 CHF	Anzahl Stk.
10	128572	Doppelsteg-Gussrost DN 220 BK E600 BIRCOmax-i Rinne DN 220 L 498 mm B 337 mm H 45 mm	NW 220, Doppelsteg-Gussabdeckung	FJ	99	498	337	45		E 600	13.8	Stk.	85.00 CHF	Anzahl Stk.
11	113091	Doppelsteg-Gussrost DN 220 BK F900 BIRCOmax-i Rinne DN 220 L 498 mm B 337 mm H 45 mm	NW 220, Doppelsteg-Gussabdeckung	FJ	99	498	337	45		F 900	18.2	Stk.	87.50 CHF	Anzahl Stk.

Anwendungsbereich

Flughäfen und Airside, See- und Binnenhäfen, Industrie- und Logistikflächen, Parkplätze mit drehenden LKWs oder Flächen, wo eine hohe Sofortaufnahme von grossen Wassermengen gefordert ist.

Versetz- und Verlegehinweise

Mit BIRCOmax-i Anschlagwinkel, 4 er Set.
Verlegung von oben.

Vorteile

Zarge 5 mm Gussstahl mit KTL-Beschichtung im Beton verankert.
Durchgehende Aufschwemmsicherung
C60/75 Beton
frost- und tausalzbeständig
bewehrt
bis 3 Meter lange Rinnenelemente, welche eine schnelle Verlegung ermöglichen.

Produktlinie

BIRCOmax-i^®
