Ganz in unserem Element

Kantonsspital Uri, Altdorf

Stellen Sie sich vor, Sie werden von einer beeindruckenden Vorfahrt begrüsst und ein sanftes Plätschern eines Brunnens erklingt bei Ihrer Ankunft. Doch dieser Brunnen ist kein gewöhnlicher – er ist ein Meisterwerk aus Beton. Willkommen im Kantonsspital Uri – willkommen bei CREABETON.

Das Kantonsspital Uri wurde um einen Neubau und einen öffentlichen Park erweitert. Die Betonmanufactur der CREABETON durfte für den Vorplatz des Spitals einen Brunnen und Pflanzentröge in Sonderanfertigung herstellen und liefern. «Der Brunnen und die Pflanzentröge sollten zu einer Gestaltungsfamilie gehören, ausserdem war uns wichtig, dass das Erscheinungsbild möglichst leicht und schlicht daherkommt», sagt Paul Junker von Ganz Landschaftsarchitekten AG.

Eine Kreation aus Beton

Martin Wüest, Leiter Sonderanfertigungen CREABETON, bekam im Frühling 2021 die Anfrage für einen Brunnen mit einem Durchmesser von fünf Metern. «Einige interne Abklärungen und eine Machbarkeitsanalyse später konnten wir bestätigen, dass wir den Brunnen herstellen können», sagt Martin Wüest.

Zu Beginn der Planung stellte sich schnell die Frage des Transports: Ein Brunnen in dieser überbreiten Grösse setzt einiges an Abklärungen und Organisation voraus. Aus diesem Grund wurde in Betracht gezogen, den Brunnen zweiteilig herzustellen. Allerdings wurde aus praktischen und ästhetischen Gründen bald klar, dass der Brunnen als einteiliges Element erstellt werden muss.

Auch die zeitliche Komponente spielte eine wichtige Rolle: Der Brunnen sollte zur Eröffnung des Neubaus und des Parks fertig sein. Da die Planung und Produktion eines Brunnens in solcher Grösse nicht von heute auf morgen gemacht ist, war es essenziell, das Projekt möglichst effizient und zeitsparend umzusetzen. Deshalb entschied man sich für eine Versetzhilfe: Im August 2021 wurde ein L-förmiger Ring versetzt, damit alle Bodenanschlüsse und Beläge anschliessend bereits fertiggestellt werden konnten.

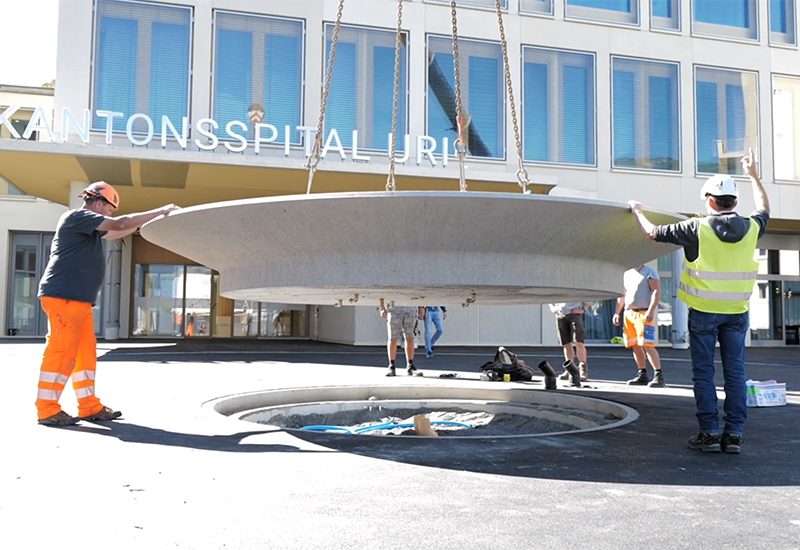

Bei der Lieferung des Brunnens – knapp zehn Monate später – konnte dieser dann nur noch auf der Versetzhilfe platziert und an die Wasserzuleitungen angeschlossen werden. Einer planmässigen Eröffnung im Juni 2022 stand somit nichts mehr im Wege.

Challenge? Accepted!

Die Schalung bzw. der negative Anzug der Innenseite des Brunnens verursachte Martin Wüest zuerst Kopfzerbrechen. «Die Schalung musste so erstellt werden, dass der Innenkern vom Bodenteil getrennt ausgeschalt werden konnte», erklärt Martin Wüest. In Zusammenarbeit mit der Firma Egliteq aus Rhäzüns wurde die Schalung dann genau nach den Vorstellungen konzipiert und erstellt.

Bei der Herstellung von Betonelementen ist die Einfüllseite später die Unterseite des Produkts. Das heisst, jedes Element steht über Kopf, wenn der Beton eingegossen wird. Die Schwierigkeit des 12,6 Tonnen schweren Brunnens mit sehr filigranen Aussenkanten lag darin, dieser nach dem Aushärten zu drehen. Nur dank langjähriger Erfahrung der Mitarbeitenden konnte der Brunnen mit zwei Kränen gekonnt in der Luft gedreht werden. Trotz langjährigem Know-how wohl aber nicht ganz ohne Schweissperlen auf der Stirn.

Der Transport mit Polizeibegleitung wurde von CREABETON organisiert und es stand nichts mehr im Wege, den Brunnen nach Altdorf zu überführen. Auch für den Landschaftsarchitekten BSLA war die Planung des Versetzens kein leichtes Unterfangen. «Herausfordernd war der Durchmesser des Brunnens und seine Lage auf einer unterbauten Fläche mit einer geringen Aufbauhöhe. Dazu kam die ausgrabende Form, die bei der Erstellung des umliegenden Belages berücksichtigt werden musste», erklärt Paul Junker.

Das Endergebnis? Ein schlichter Blickfang.

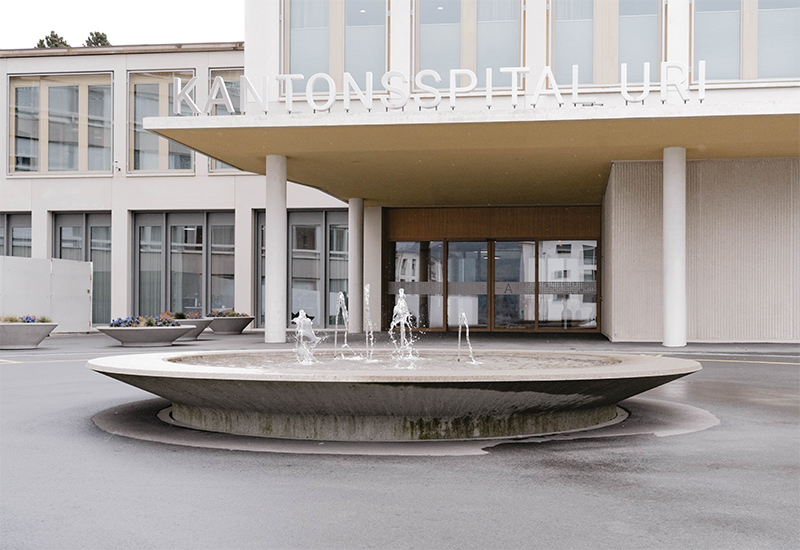

Nun steht der Brunnen auf dem Vorplatz und erfreut täglich Besucherinnen und Besucher des Kantonsspital Uri. Das Team der Betonmanufactur hat einmal mehr bewiesen, dass wortwörtlich «schwere» Anfragen keineswegs ein Hindernis darstellen. «Gewichtsprobe» bestanden, würden wir sagen.

Auch unsere Partner sind vollends glücklich: «Die Zusammenarbeit mit CREABETON war äusserst zufriedenstellend. Auf Grundlage unserer Pläne wurden die Werkpläne erstellt und selbstständig die notwendigen Freigaben eingeholt. Die vereinbarten Termine wurden eingehalten und auch der Schwertransport hat einwandfrei geklappt», erklärt Paul Junker zufrieden.

Nicht nur beim Kantonsspital Uri geht es um Gesundheit, Genesung und Wohlbefinden: Auch bei den folgenden zwei Projekten. Wir sind stolz, dass wir mit unseren Sonderanfertigungen einen Beitrag dazu leisten durften.

Schweizer Paraplegiker-Zentrum Nottwil

Im Schweizer Paraplegiker-Zentrum in Nottwil gibt es seit 2021 einen neuen Therapiegarten, welcher aus drei Hauptbereichen besteht: einer Gartentherapie, einem Bewegungsraum und einem Rollstuhlparcours. CREABETON hat dafür insgesamt 28 Betonelemente hergestellt und geliefert, jedes einzelne davon ein Unikat. Herausfordernd war aber nicht nur, dass jedes Element eine andere Form hatte, sondern einige auch aus Wölbungen und zweiseitigen Radien bestanden. Dies bedingte eine anspruchsvolle Erstellung der CAD-Pläne. Weiter durften die Elemente nur so schwer sein, dass diese mit dem Bagger noch versetzt werden konnten. Das schwerste Element wog 7,6 Tonnen.

Diese Anforderungen hinderte unsere Abteilung Betonmanufactur, die Meister für Sonderanfertigungen, aber nicht daran, diese Ideen voller Engagement in handfeste Produkte umzuwandeln.

Objekt: Schweizer Paraplegiker-Zentrum, 6207 Nottwil
Auftraggeber: Markus Enz AG, 6074 Giswil
Architekt: hemmi hayet architekten ag eth sia, 8004 Zürich

Produkte CREABETON:
28 Stück Elemente, jedes einzelne eine Sonderanfertigung
verschiedene Grössen
grau glatt, sandgestrahlt (25 Stück)
Bewehrung 80 kg/m³ mit Netz und Zulagen

Rathaus Zürich

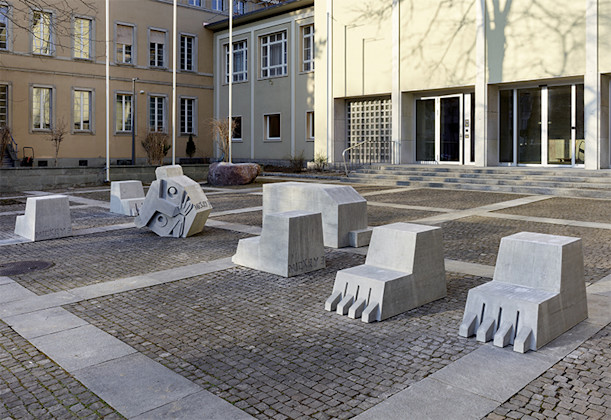

Sicherheit mit Kunst kombiniert – das Rathaus Provisorium Zürich wollte keinen normalen Durchfahrtschutz. Die drei Künstlerinnen «mickry 3» haben im Projekt «Kunst am Bau» eine ganz individuelle Lösung konzipiert. Es ist nicht das erste Mal, dass das Künstlerinnen-Trio mit so einer Aufgabe konfrontiert wurde. Sie haben bereits mehrere grossformatige Skulpturen für den öffentlichen Raum in Kanton Zürich entwickelt.

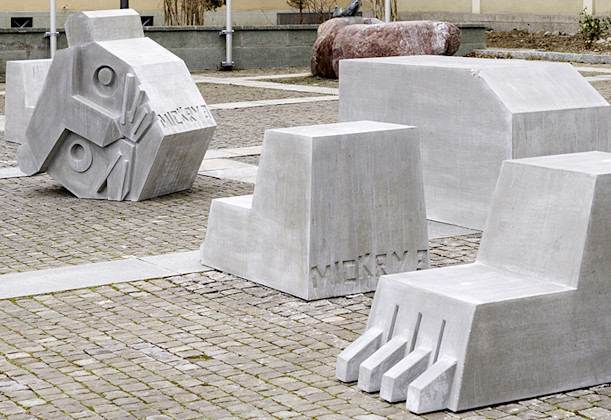

Die CREABETON durfte die Idee von «mickry 3» umsetzen und die Löwin aus Beton herstellen und liefern. Seitdem hindert sie Autos bei der unbefugten Zufahrt auf den Platz und schützt Passantinnen und Passanten.

«Tiere aus Beton ziehen nicht nur Blicke auf sich – in diesem Fall nimmt die Löwin eine wichtige Sicherheitsfunktion ein. Es war ein toller und spannender Auftrag», so Martin Wüest, Leiter Sonderanfertigungen.
