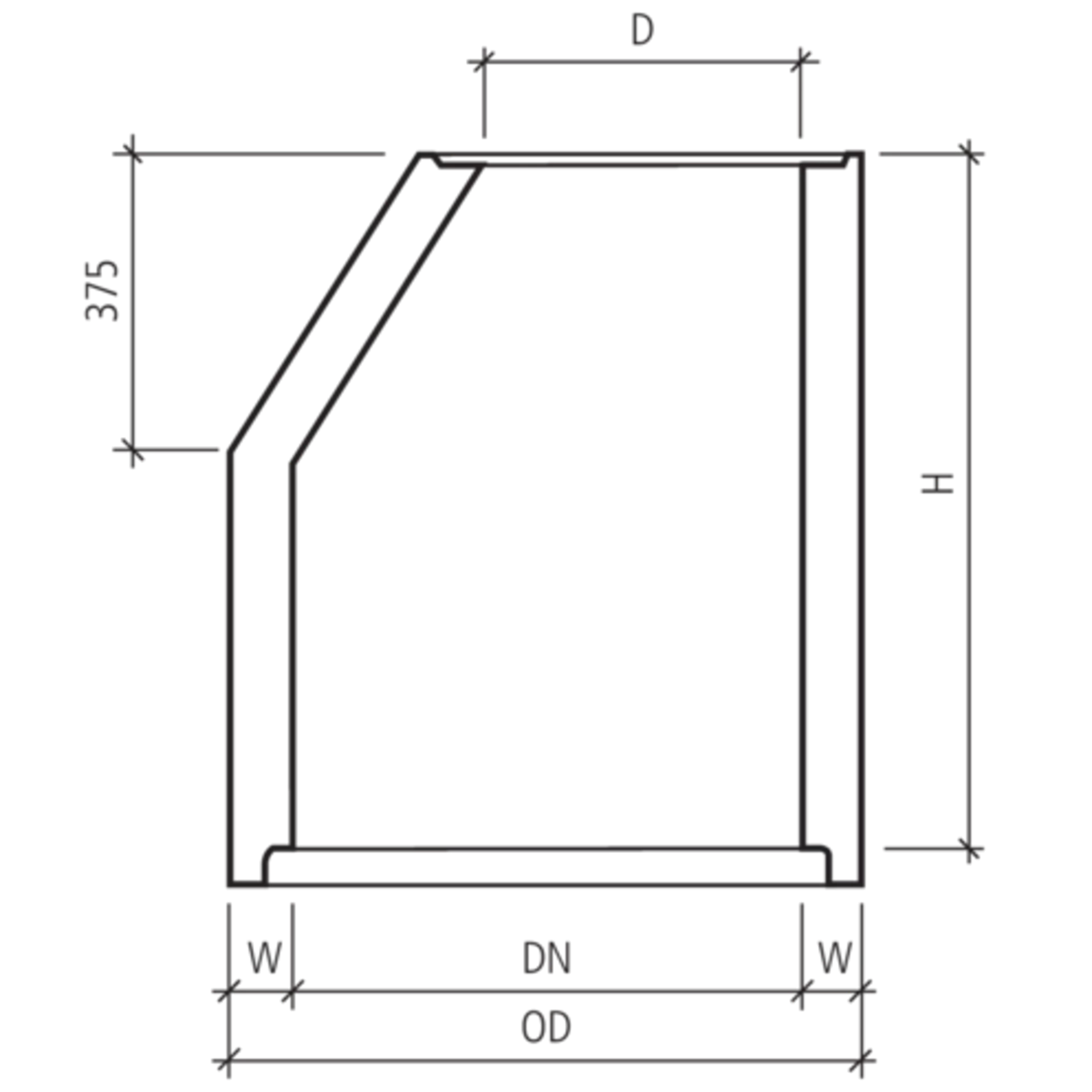

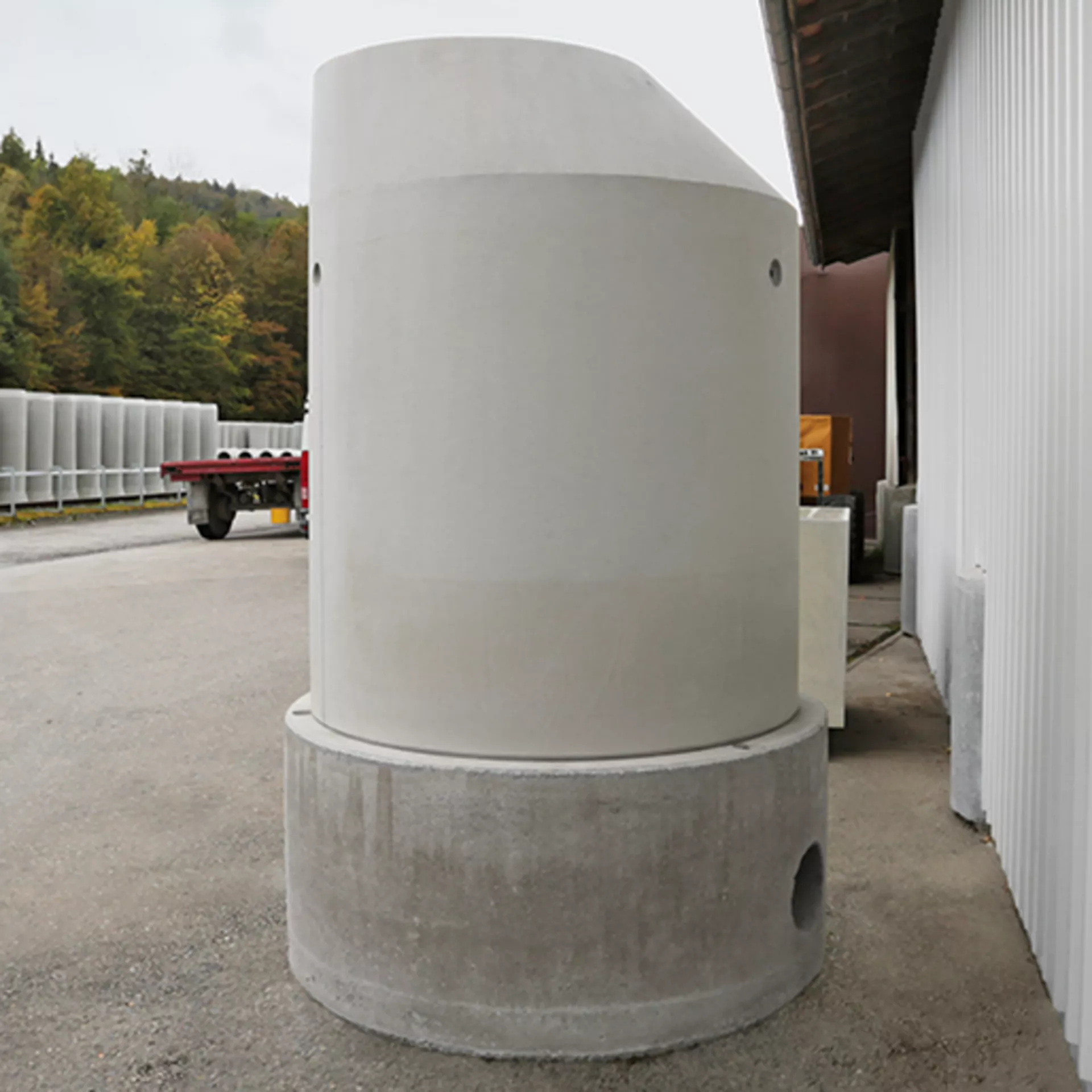

CENTUB® RIKO® anneau de regards avec cône

Produit : A0681
non armé, excentrique, sans joint, D 400
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production
Numéro d'article 105039
Cône CENTUB DN/D 800/600, H 375 mm, D400,
non armé, ex. rond, y-c. ancr. KKT
Disponibilité
Numéro d'article 105039
Prix 500.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 375
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 340
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Numéro d'article 139866
Cône CENTUB DN 80-60 cm, H 50 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 139866
Prix 540.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 445
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11, 71
Numéro d'article 136645
Cône CENTUB DN 80-60 cm, H 62.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 136645
Prix 580.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 625
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 550
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11, 71
Numéro d'article 127756
Cône CENTUB RIKO, DN 80-60 cm, H 75 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 127756
Prix 620.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 750
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 655
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 106310
Cône CENTUB RIKO, DN 80-60 cm, H 87.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 106310
Prix 660.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 875
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 760
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 123915
Cône CENTUB RIKO, DN 80-60 cm, H 100 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 123915
Prix 720.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1000
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 865
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 115915
Cône CENTUB RIKO, DN 80-60 cm, H 112.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 115915
Prix 795.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1125
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 970
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 123294
Cône CENTUB RIKO, DN 80-60 cm, H 125 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 123294
Prix 845.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1250
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1075
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 132615
Cône CENTUB RIKO, DN 80-60 cm, H 137.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 132615
Prix 925.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1375
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1180
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 103262
Cône CENTUB RIKO, DN 80-60 cm, H 150 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 103262
Prix 985.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1500
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1285
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 119246
Cône CENTUB RIKO, DN 80-60 cm, H 162.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 119246
Prix 1'050.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1625
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1390
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 107635
Cône CENTUB RIKO, DN 80-60 cm, H 175 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 107635
Prix 1'130.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1750
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1495
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 109615
Cône CENTUB RIKO, DN 80-60 cm, H 187.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 109615
Prix 1'200.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1875
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1600
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 106680
Cône CENTUB RIKO, DN 80-60 cm, H 200 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 106680
Prix 1'250.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2000
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1705
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 136727
Cône CENTUB RIKO, DN 80-60 cm, H 212.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 136727
Prix 1'330.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2125
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1810
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 71
Numéro d'article 131414
Cône CENTUB RIKO, DN 80-60 cm, H 225 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 131414
Prix 1'390.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2250
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1950
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 71
Numéro d'article 114610
Cône CENTUB RIKO, DN 80-60 cm, H 237.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 114610
Prix 1'490.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2375
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1040
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 2020
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 71
Numéro d'article 137479
Cône CENTUB DN/D 1000/600, H 375 mm, D400,
non armé, ex. rond, y-c. ancr. KKT
Disponibilité
Numéro d'article 137479
Prix 585.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 375
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 412
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Numéro d'article 120585
Cône CENTUB DN 100-60 cm, H 50 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 120585
Prix 625.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 533
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11, 71
Numéro d'article 135985
Cône CENTUB DN 100-60 cm, H 62.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 135985
Prix 665.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 625
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 655
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11, 71
Numéro d'article 112646
Cône CENTUB RIKO, DN 100-60 cm, H 75 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 112646
Prix 705.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 750
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 776
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 126350
Cône CENTUB RIKO, DN 100-60 cm, H 87.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 126350
Prix 745.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 875
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 897
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 131965
Cône CENTUB RIKO, DN 100-60 cm, H 100 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 131965
Prix 805.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1000
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1018
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 117085
Cône CENTUB RIKO, DN 100-60 cm, H 112.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 117085
Prix 875.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1125
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1140
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 120008
Cône CENTUB RIKO, DN 100-60 cm, H 125 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 120008
Prix 950.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1250
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1261
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 138561
Cône CENTUB RIKO, DN 100-60 cm, H 137.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 138561
Prix 1'020.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1375
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1382
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 133273
Cône CENTUB RIKO, DN 100-60 cm, H 150 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 133273
Prix 1'100.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1500
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1503
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 106268
Cône CENTUB RIKO, DN 100-60 cm, H 162.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 106268
Prix 1'170.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1625
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1625
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 133164
Cône CENTUB RIKO, DN 100-60 cm, H 175 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 133164
Prix 1'230.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1750
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1746
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 111664
Cône CENTUB RIKO, DN 100-60 cm, H 187.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 111664
Prix 1'320.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1875
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1867
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 138444
Cône CENTUB RIKO, DN 100-60 cm, H 200 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 138444
Prix 1'360.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2000
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1988
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 11, 71
Numéro d'article 101439
Cône CENTUB RIKO, DN 100-60 cm, H 212.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 101439
Prix 1'460.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2125
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 2110
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 71
Numéro d'article 117096
Cône CENTUB RIKO, DN 100-60 cm, H 225 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 117096
Prix 1'510.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2250
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 2231
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 71
Numéro d'article 115251
Cône CENTUB RIKO, DN 100-60 cm, H 237.5 cm
à joint étanche, asymétrique, non armé
Disponibilité
Numéro d'article 115251
Prix 1'590.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2375
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 2352
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits CENTUB<sup>®</sup> RIKO<sup>®</sup>
Usine de production 71
Remarque
  • Contrainte de tension annulaire 6.0 N/mm2.
Etendue de la livraison
  • Ancre à tête sphérique LK 1.3 inclus
Instructions de pose et d'installation
  • Bague d'étanchiété A0709 et pâte lubrifiante A0901 nécessaires.
Téléchargements
A0000 Directives de pose et manutention les systèmes de canalisations »
Liens
Déclaration des performances »
