Système de soutènement de talus LOCK+LOAD

Produit : M6001

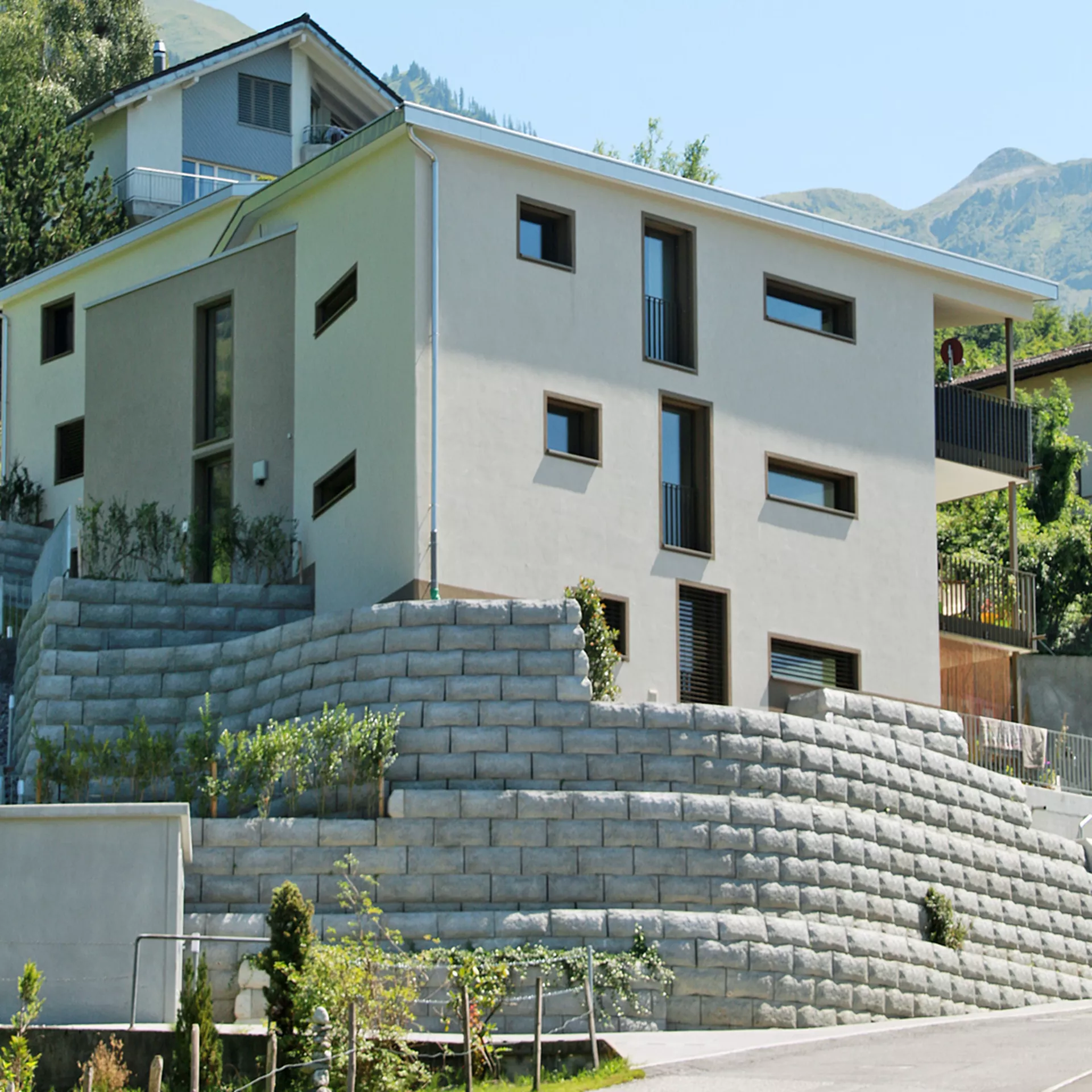

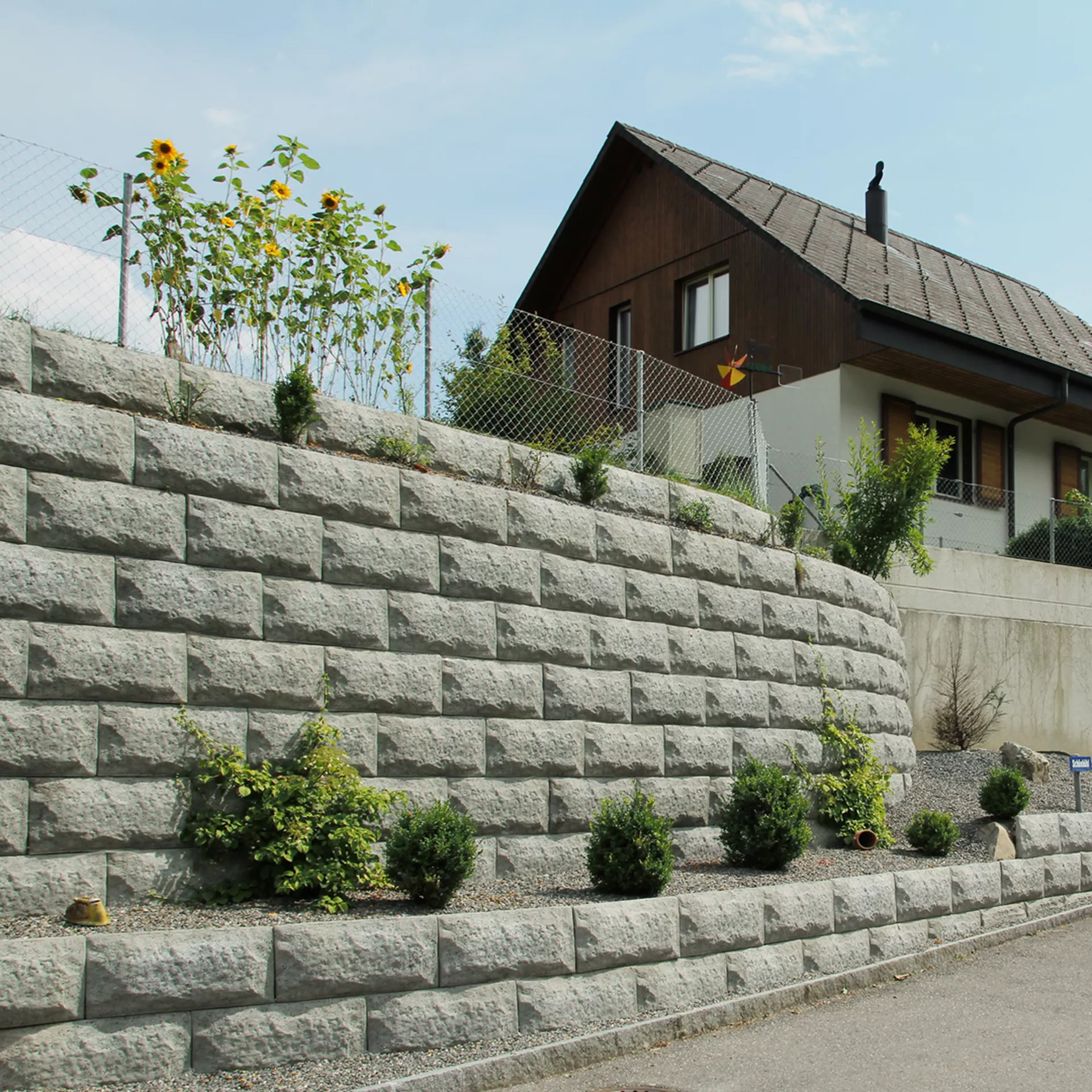

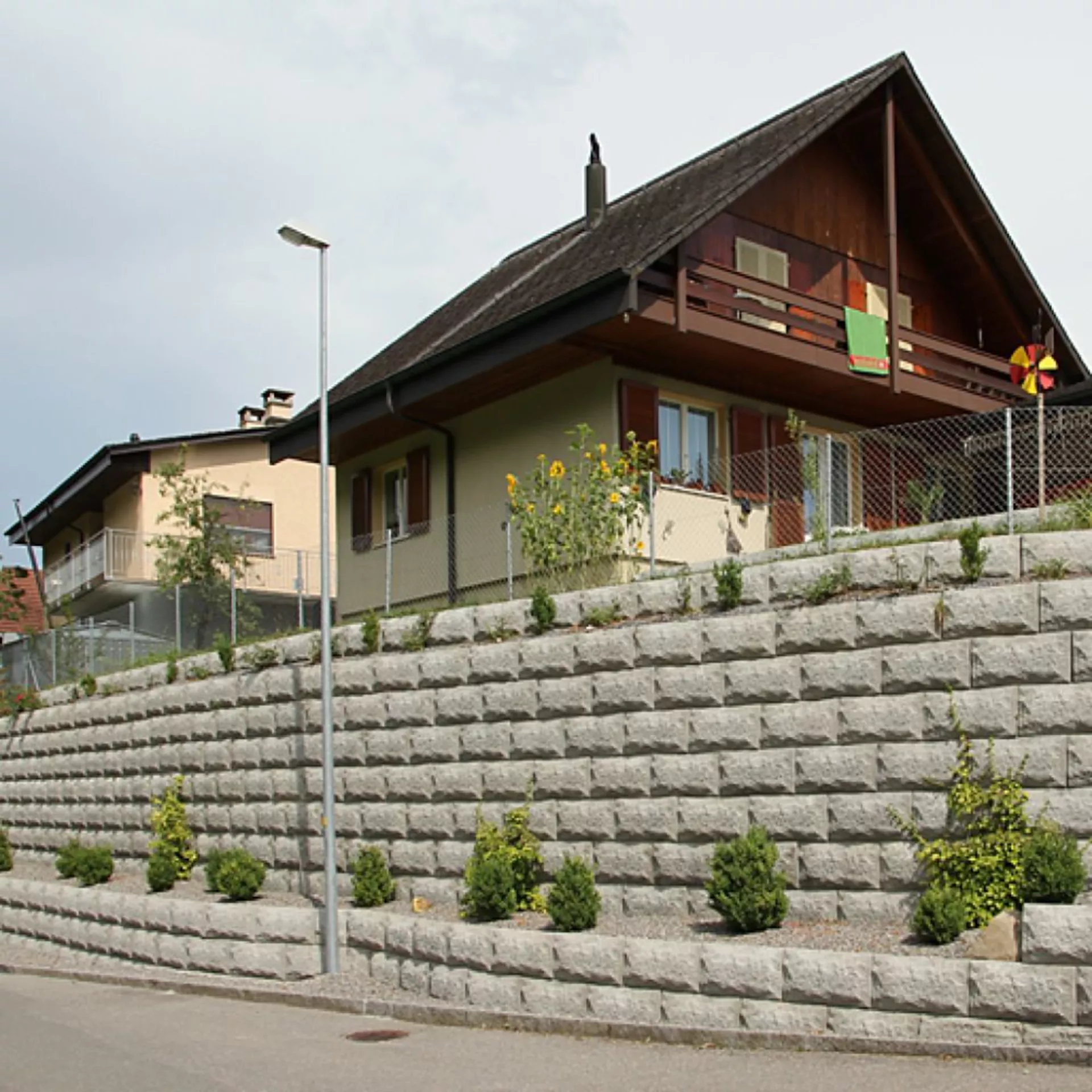

Le système de soutènement des talus LOCK+LOAD est une combinaison d’éléments préfabriqués en béton à haute résistance et de géogrilles stabilisatrices. Avec le système dit de «terre armée», la stabilisation des pentes peut être réalisée de petites à très grandes hauteurs de construction. Le rapport qualité-prix de LOCK+LOAD en fait une véritable alternative aux murs lourds.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
type
Diamètre intérieur D (cm)
Longeur L (cm)
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm)
Hauteur H (cm)
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm)
Epaisseur de paroi w1 (cm)
Épaisseur du fond t1 (cm)
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha
m2/Pal
Poids kg/UV
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production

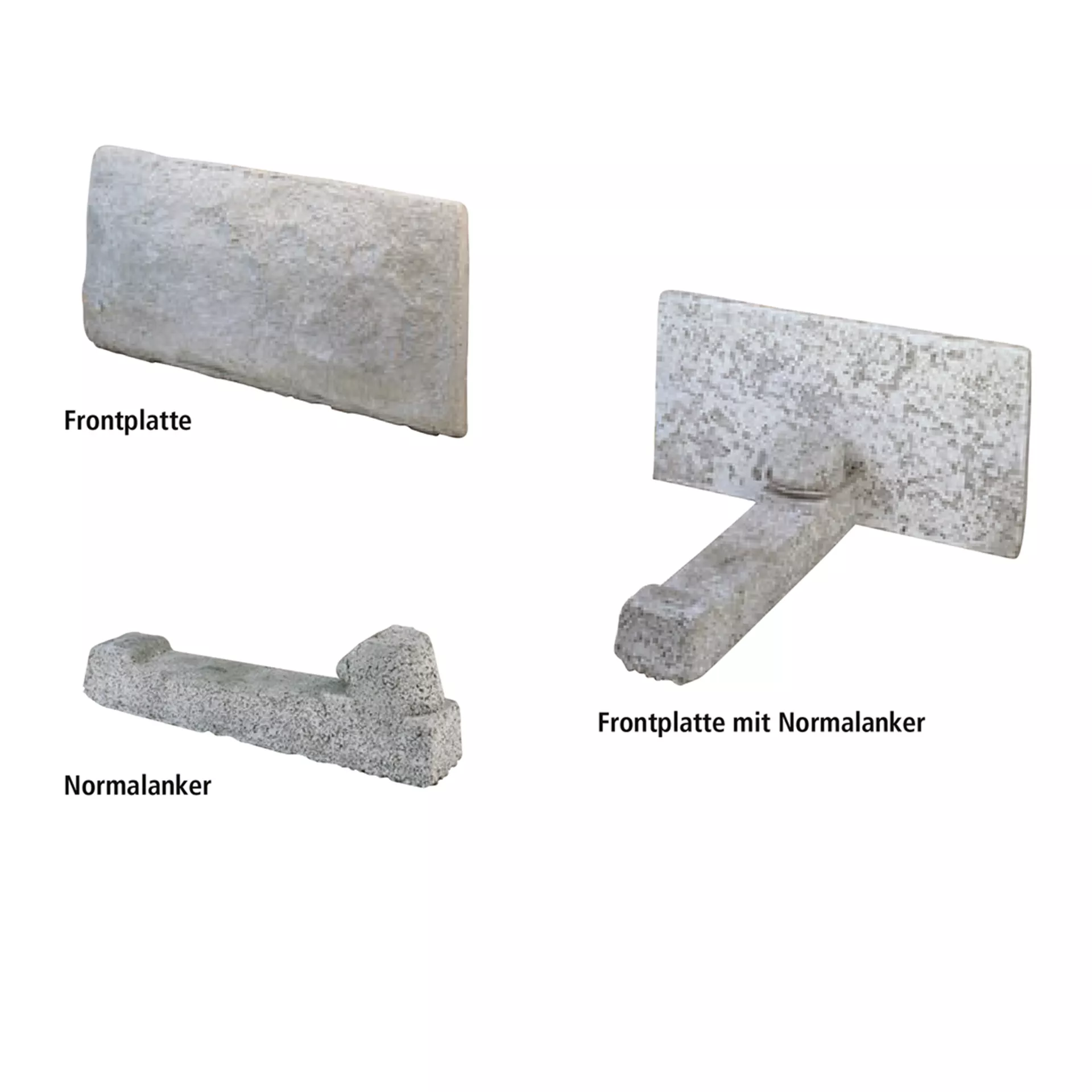

Numéro d'article 122444

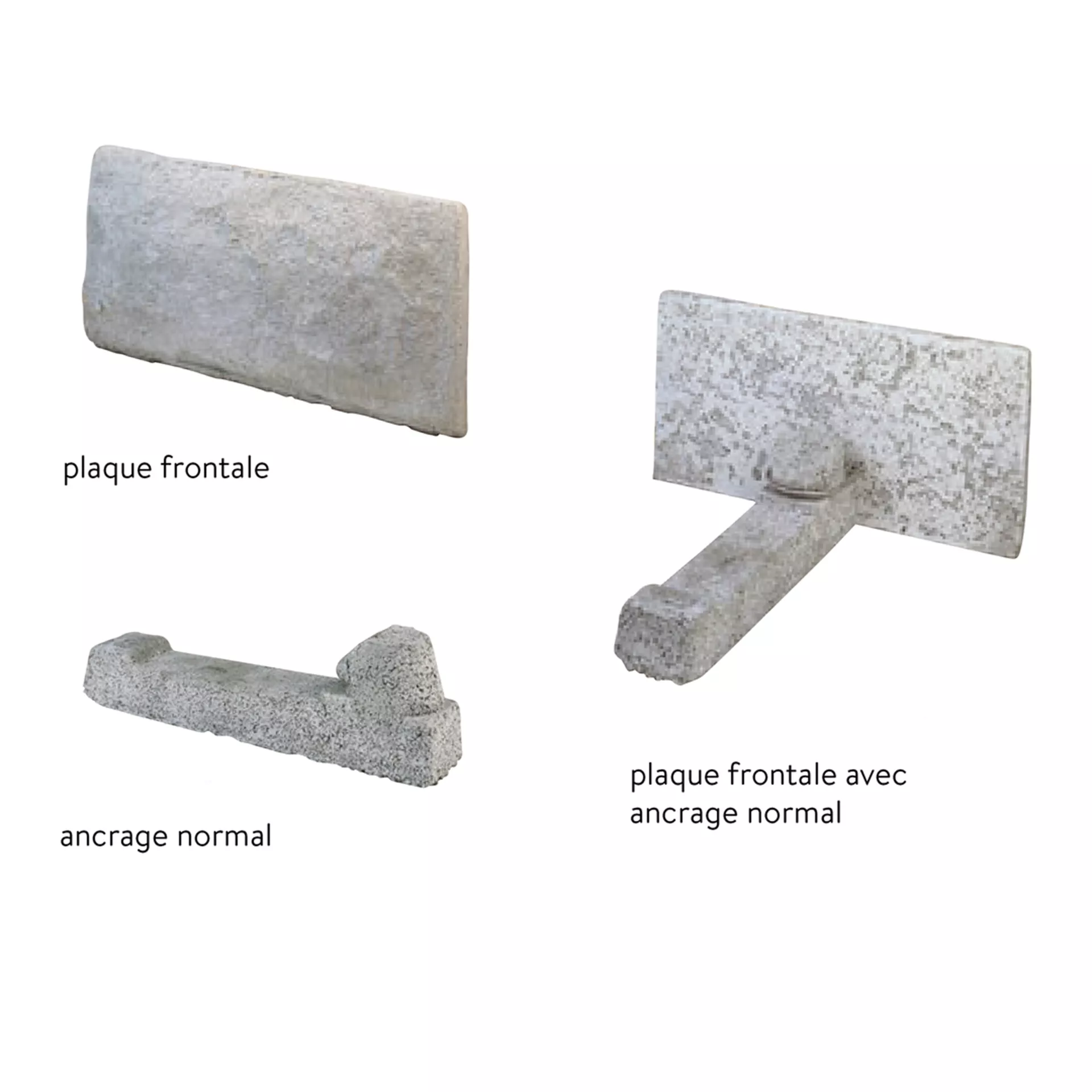

Plaque frontale LOCK+LOAD 40/9,5/40 cm
fibré, structuré, gris
Disponibilité Disponible
Numéro d'article 122444
Prix 52.50
Par pce
Groupe MK
Norme LE
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 40
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 9.5
Hauteur H (cm) 40
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm)
Epaisseur de paroi w1 (cm)
Épaisseur du fond t1 (cm)
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha
m2/Pal
Poids kg/UV 26
Surface
Arêtes
Ergots
Armature renforcé de fibres
Ligne de produits LOCK+LOAD
Usine de production 22
Numéro d'article 114969
Plaque frontale LOCK+LOAD 80/9,5/40 cm
fibré, structuré, gris
Disponibilité Disponible
Numéro d'article 114969
Prix 53.00
Par pce
Groupe MK
Norme LE
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 80
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 9.5
Hauteur H (cm) 40
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm)
Epaisseur de paroi w1 (cm)
Épaisseur du fond t1 (cm)
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha
m2/Pal
Poids kg/UV 54
Surface
Arêtes
Ergots
Armature renforcé de fibres
Ligne de produits LOCK+LOAD
Usine de production 22
Numéro d'article 134898

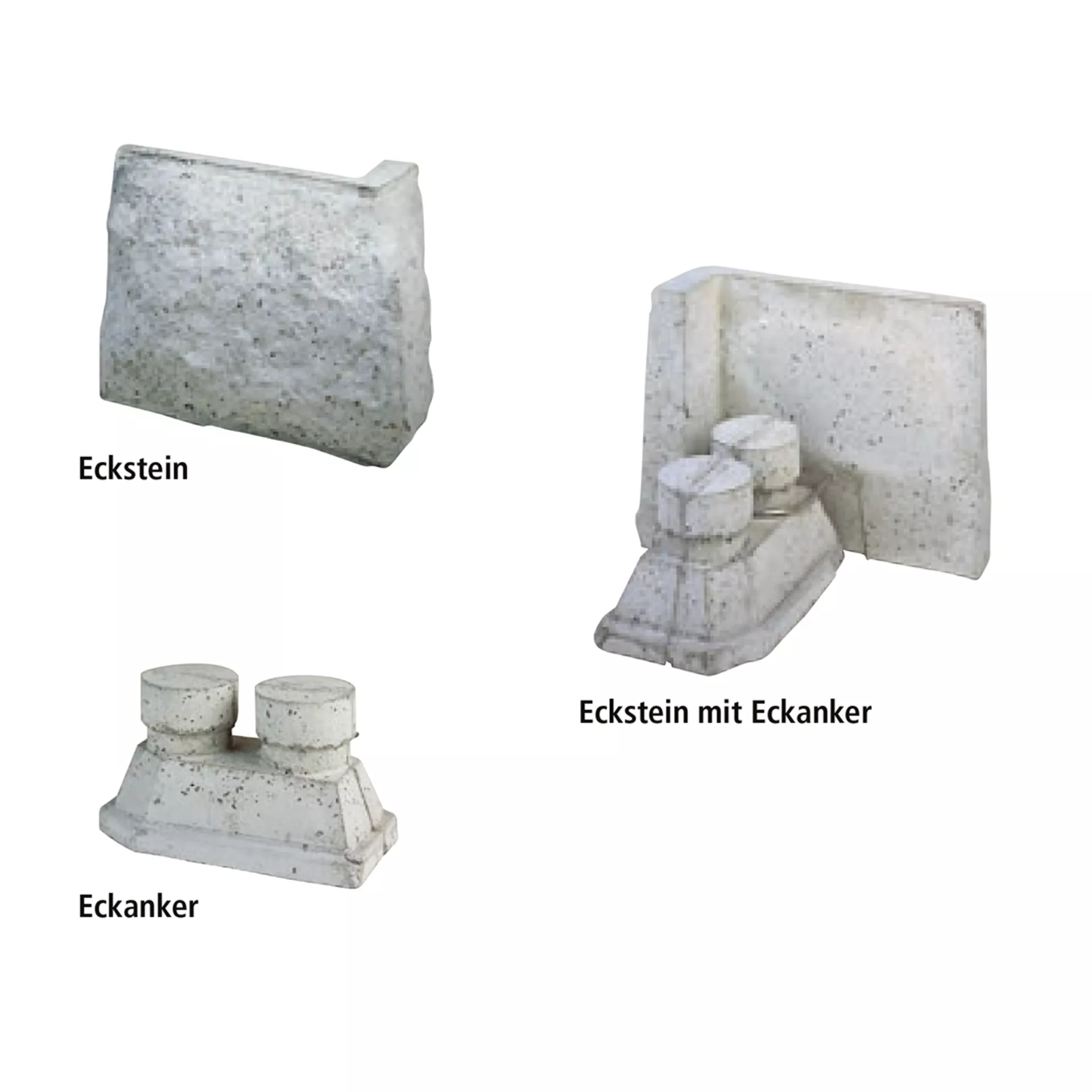

Elément angle LOCK+LOAD 41/10.5/40 cm
gauche, fibré, structuré, gris
Disponibilité Disponible
Numéro d'article 134898
Prix 72.00
Par pce
Groupe MK
Norme LE
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 41
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 10.5
Hauteur H (cm) 40
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 11.5
Epaisseur de paroi w1 (cm)
Épaisseur du fond t1 (cm)
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha
m2/Pal
Poids kg/UV 43
Surface
Arêtes
Ergots
Armature renforcé de fibres
Ligne de produits LOCK+LOAD
Usine de production 22
Numéro d'article 126198
Elément angle LOCK+LOAD 41/10.5/40 cm
droite, fibré, structuré, gris
Disponibilité Disponible
Numéro d'article 126198
Prix 72.00
Par pce
Groupe MK
Norme LE
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 41
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 10.5
Hauteur H (cm) 40
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 11.5
Epaisseur de paroi w1 (cm)
Épaisseur du fond t1 (cm)
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha
m2/Pal
Poids kg/UV 43
Surface
Arêtes
Ergots
Armature renforcé de fibres
Ligne de produits LOCK+LOAD
Usine de production 22
Numéro d'article 123808
Ancre normal LOCK+LOAD 65.4/13.5/20 cm
fibré, gris
Disponibilité Disponible
Numéro d'article 123808
Prix 18.30
Par pce
Groupe MK
Norme LE
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 65.4
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 13.5
Hauteur H (cm) 20
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm)
Epaisseur de paroi w1 (cm)
Épaisseur du fond t1 (cm)
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha
m2/Pal
Poids kg/UV 22
Surface
Arêtes
Ergots
Armature armé de fibres et normal
Ligne de produits LOCK+LOAD
Usine de production 22
Numéro d'article 111599
Ancre d'angle LOCK+LOAD 38/22.5/18.5 cm
fibré et armé, gris
Disponibilité Disponible
Numéro d'article 111599
Prix 66.50
Par pce
Groupe MK
Norme LE
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 38
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 22.5
Hauteur H (cm) 18.5
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm)
Epaisseur de paroi w1 (cm)
Épaisseur du fond t1 (cm)
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha
m2/Pal
Poids kg/UV 20
Surface
Arêtes
Ergots
Armature armé de fibres et normal
Ligne de produits LOCK+LOAD
Usine de production 22
Numéro d'article 137444
Nappe de renforcement LoHa 80/20 cm
largeur 500 cm, L variable, marqué rouge
Disponibilité Disponible
Numéro d'article 137444
Prix 13.40
Par
Groupe MK
Norme LE
Couleur
type
Diamètre intérieur D (cm)
Longeur L (cm)
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 500
Hauteur H (cm)
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm)
Epaisseur de paroi w1 (cm)
Épaisseur du fond t1 (cm)
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha
m2/Pal 1
Poids kg/UV 0.3
Surface
Arêtes
Ergots
Armature
Ligne de produits LOCK+LOAD
Usine de production 99
Remarque
  • Longueurs et quantités de géogrilles nécessaires pour la construction de remblais renforcés sur demande.
  • Chevauchement latéral des géogrilles 20 cm.
  • Pour les grands objets, des rouleaux entiers de géogrilles sont disponibles sur demande.
  • Hauteur de construction par rangée LOCK+LOAD 38.5 cm.
Etendue de la livraison
  • 12 pièces de plaque frontale 80/9.5/40 cm et 12 pièces d'ancrage normal par palette (poids 960 kg/palette).
Instructions de pose et d'installation
  • Les géogrilles ne doivent pas être chevauchées dans la ligne de pente de la consolidation de talus (longueur L).
  • Pour la formation des angles, il faut alterner les briques d'angle gauche et droite superposées.
