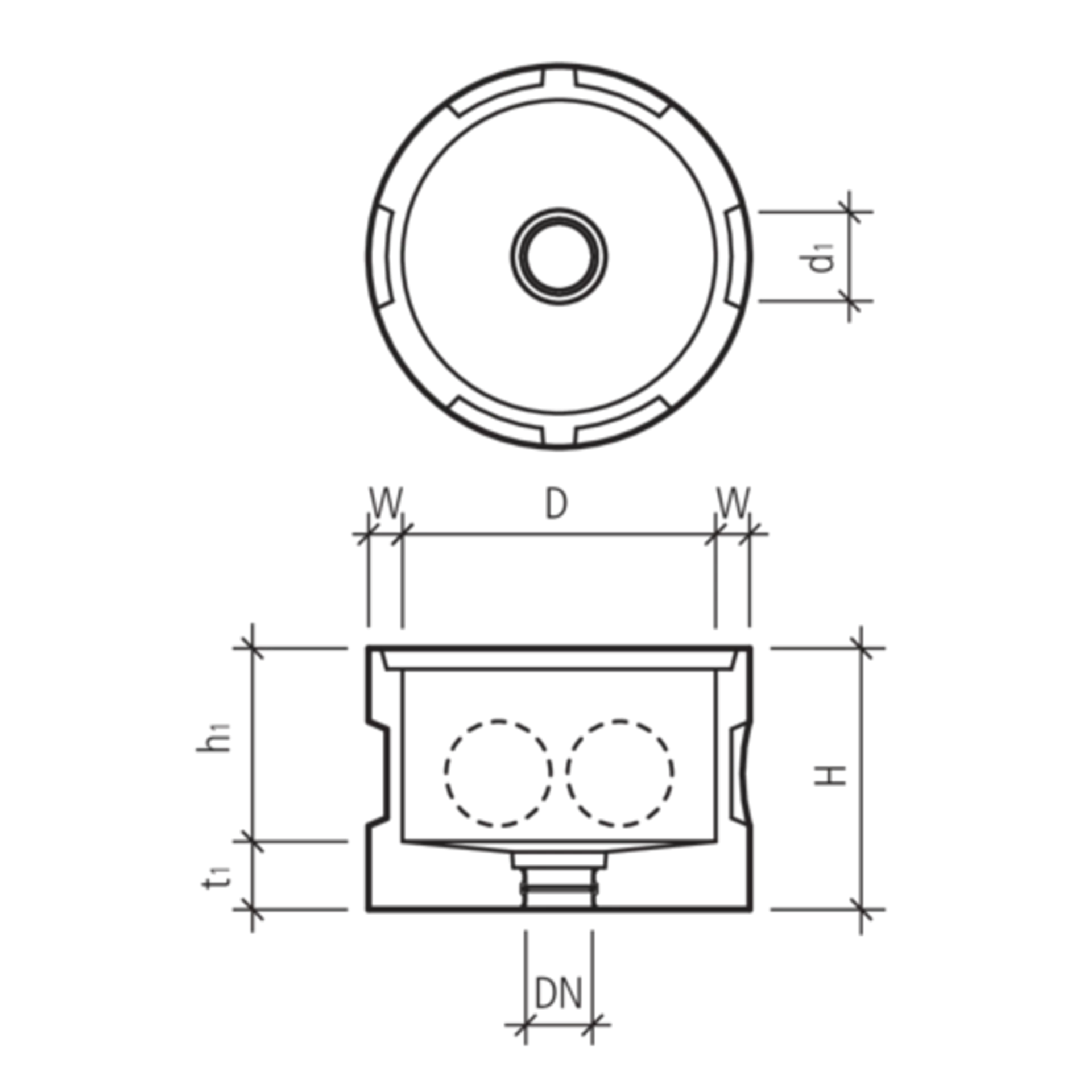

Puits de dérivation pour réseaux de câbles

Produit : D1001
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Longeur l2 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Épaisseur du fond t1 (mm)
Largeur de lumière LW (mm)
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Équivalent habitant EGW
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Moment de flexion max. MBr
Charge max. F max.
pce/pal
Poids kg/UV
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production
Numéro d'article 131296
Puits de dérivation pour réseau de câbles,
D60 cm, H50 cm, 6xDN 125, sans couvercle
Disponibilité
Numéro d'article 131296
Prix 366.00
Par pce
Groupe DK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm) 125
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm) 170
Longeur L (mm)
Longeur l1 (mm)
Longeur l2 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 500
Hauteur h2 (mm)
Hauteur h1 (mm) 370
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Epaisseur de paroi W (mm) 65
Epaisseur de paroi w1 (mm)
Épaisseur du fond t1 (mm) 130
Largeur de lumière LW (mm)
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Équivalent habitant EGW
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Moment de flexion max. MBr
Charge max. F max.
pce/pal 2
Poids kg/UV 215
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 71
Numéro d'article 106974
Puits d.dérivation p.rés.d.câble D60cm
U68.1
Disponibilité
Numéro d'article 106974
Prix 264.00
Par pce
Groupe DK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm) 200
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm) 170
Longeur L (mm)
Longeur l1 (mm)
Longeur l2 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 470
Hauteur h2 (mm)
Hauteur h1 (mm) 400
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Epaisseur de paroi W (mm) 65
Epaisseur de paroi w1 (mm)
Épaisseur du fond t1 (mm) 70
Largeur de lumière LW (mm)
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Équivalent habitant EGW
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Moment de flexion max. MBr
Charge max. F max.
pce/pal 2
Poids kg/UV 152
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 11
Numéro d'article 125173
Puits de dérivation pour réseau de câbles,
D80 cm, H50 cm, 8xDN 125, sans couvercle
Disponibilité
Numéro d'article 125173
Prix 453.00
Par pce
Groupe DK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm) 125
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 170
Longeur L (mm)
Longeur l1 (mm)
Longeur l2 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 500
Hauteur h2 (mm)
Hauteur h1 (mm) 370
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Epaisseur de paroi W (mm) 80
Epaisseur de paroi w1 (mm)
Épaisseur du fond t1 (mm) 130
Largeur de lumière LW (mm)
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Équivalent habitant EGW
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Moment de flexion max. MBr
Charge max. F max.
pce/pal 1
Poids kg/UV 375
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 71
Numéro d'article 114129
Puits de dérivation pour réseau de câbles,
D100 cm, H50 cm, 8xDN 125, sans couvercle
Disponibilité
Numéro d'article 114129
Prix 494.00
Par pce
Groupe DK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm) 125
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 170
Longeur L (mm)
Longeur l1 (mm)
Longeur l2 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 500
Hauteur h2 (mm)
Hauteur h1 (mm) 370
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Epaisseur de paroi W (mm) 100
Epaisseur de paroi w1 (mm)
Épaisseur du fond t1 (mm) 130
Largeur de lumière LW (mm)
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Équivalent habitant EGW
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Moment de flexion max. MBr
Charge max. F max.
pce/pal 1
Poids kg/UV 600
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 71
Numéro d'article 118666
Puits d.dérivation p.rés.d.câble D 80 cm
U68.2
Disponibilité
Numéro d'article 118666
Prix 343.00
Par pce
Groupe DK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm) 200
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 170
Longeur L (mm)
Longeur l1 (mm)
Longeur l2 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 450
Hauteur h2 (mm)
Hauteur h1 (mm) 380
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Epaisseur de paroi W (mm) 85
Epaisseur de paroi w1 (mm)
Épaisseur du fond t1 (mm) 70
Largeur de lumière LW (mm)
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Équivalent habitant EGW
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Moment de flexion max. MBr
Charge max. F max.
pce/pal 1
Poids kg/UV 255
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 11
Numéro d'article 108986
Puits de dérivation pour réseaux de câbles
Plus-value pour raccord latéral NW 60
Disponibilité
Numéro d'article 108986
Prix 98.00
Par pce
Groupe DK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 101
Longeur L (mm)
Longeur l1 (mm)
Longeur l2 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 72
Ouverture nominale NW (mm) 60
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Épaisseur du fond t1 (mm)
Largeur de lumière LW (mm)
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Équivalent habitant EGW
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Moment de flexion max. MBr
Charge max. F max.
pce/pal
Poids kg/UV
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 11, 71
Numéro d'article 132215
Puits de dérivation pour réseaux de câbles
Plus-value pour raccord latéral NW 80
Disponibilité
Numéro d'article 132215
Prix 103.00
Par pce
Groupe DK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 111
Longeur L (mm)
Longeur l1 (mm)
Longeur l2 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 92
Ouverture nominale NW (mm) 80
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Épaisseur du fond t1 (mm)
Largeur de lumière LW (mm)
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Équivalent habitant EGW
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Moment de flexion max. MBr
Charge max. F max.
pce/pal
Poids kg/UV
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 11, 71
Numéro d'article 120907
Puits de dérivation pour réseaux de câbles
Plus-value pour raccord latéral NW 100
Disponibilité
Numéro d'article 120907
Prix 103.00
Par pce
Groupe DK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 118
Longeur L (mm)
Longeur l1 (mm)
Longeur l2 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 112
Ouverture nominale NW (mm) 100
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Épaisseur du fond t1 (mm)
Largeur de lumière LW (mm)
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Équivalent habitant EGW
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Moment de flexion max. MBr
Charge max. F max.
pce/pal
Poids kg/UV
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 11, 71
Numéro d'article 101789
Puits de dérivation pour réseaux de câbles
Plus-value pour raccord latéral NW 120
Disponibilité
Numéro d'article 101789
Prix 111.00
Par pce
Groupe DK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 160
Longeur L (mm)
Longeur l1 (mm)
Longeur l2 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 132
Ouverture nominale NW (mm) 120
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Épaisseur du fond t1 (mm)
Largeur de lumière LW (mm)
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Équivalent habitant EGW
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Moment de flexion max. MBr
Charge max. F max.
pce/pal
Poids kg/UV
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 11, 71
Numéro d'article 136758
Couvercle en fonte perforé D15 cm H2.5 cm
pour écoulement de fond
Disponibilité
Numéro d'article 136758
Prix 133.00
Par pce
Groupe FY
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm)
Diamètre intérieur D (mm) 150
Diamètre intérieur d1 (mm) 155
Longeur L (mm)
Longeur l1 (mm)
Longeur l2 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 25
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Épaisseur du fond t1 (mm)
Largeur de lumière LW (mm)
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Équivalent habitant EGW
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Moment de flexion max. MBr
Charge max. F max.
pce/pal
Poids kg/UV
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 99
Numéro d'article 177778
Puits de dérivation partie basse R625
rectangulaire
pour tubes de protection de câbles PE100
L 61 cm B 35 cm H 15 cm
Disponibilité
Numéro d'article 177778
Prix 464.00
Par pce
Groupe DK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm) 100
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm) 61
Longeur l1 (mm)
Longeur l2 (mm)
Largeur B (mm) 350
Largeur b1 (mm)
Hauteur H (mm) 150
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Epaisseur de paroi W (mm) 50
Epaisseur de paroi w1 (mm)
Épaisseur du fond t1 (mm)
Largeur de lumière LW (mm)
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Équivalent habitant EGW
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Moment de flexion max. MBr
Charge max. F max.
pce/pal
Poids kg/UV 54
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 11
Numéro d'article 130792
Puits de dérivation partie haute R625
rectangulaire
pour tubes de protection de câbles PE100
rectangulaire L 61 cm B 35 cm H 15 cm
Disponibilité
Numéro d'article 130792
Prix 464.00
Par pce
Groupe DK
Norme LE
Couleur
type
Taille nominale NG (l/s)
Diamètre nominal DN (mm) 100
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm) 61
Longeur l1 (mm)
Longeur l2 (mm)
Largeur B (mm) 350
Largeur b1 (mm)
Hauteur H (mm) 150
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Ouverture nominale NW (mm)
Epaisseur de paroi W (mm) 50
Epaisseur de paroi w1 (mm)
Épaisseur du fond t1 (mm)
Largeur de lumière LW (mm)
Charge de roue RL (to)
Classe de charge BK
Volume V (l)
Équivalent habitant EGW
Moment de flexion en direction X Mx
Moment de flexion en direction Y My
Moment de flexion max. MBr
Charge max. F max.
pce/pal
Poids kg/UV 54
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 11
